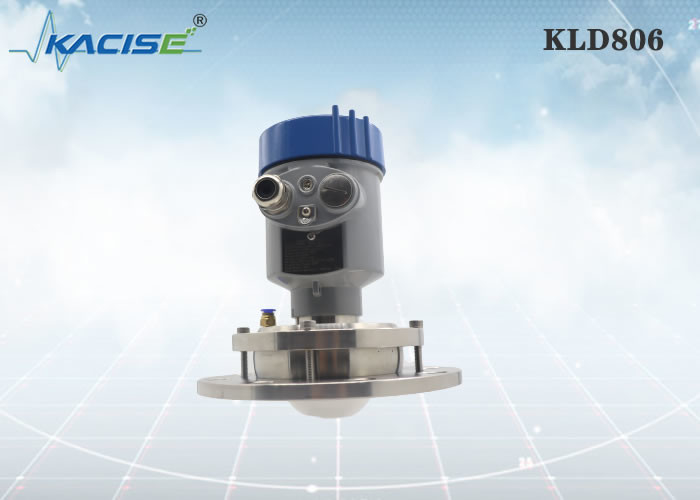

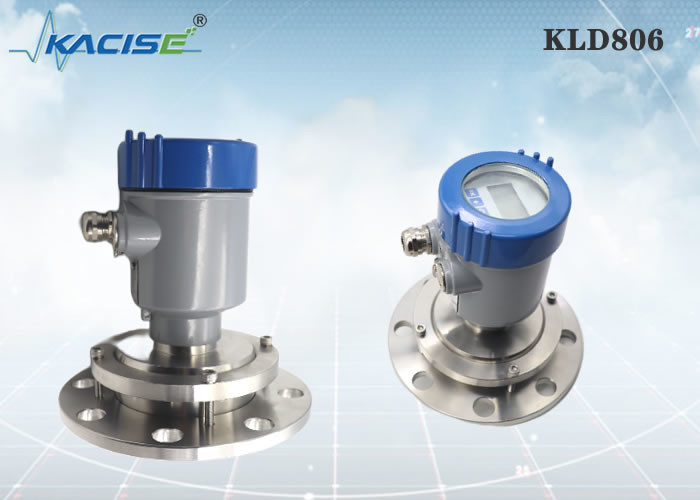

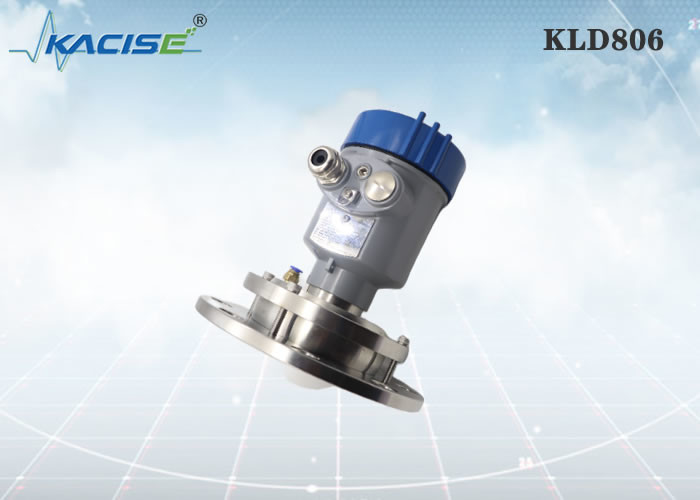

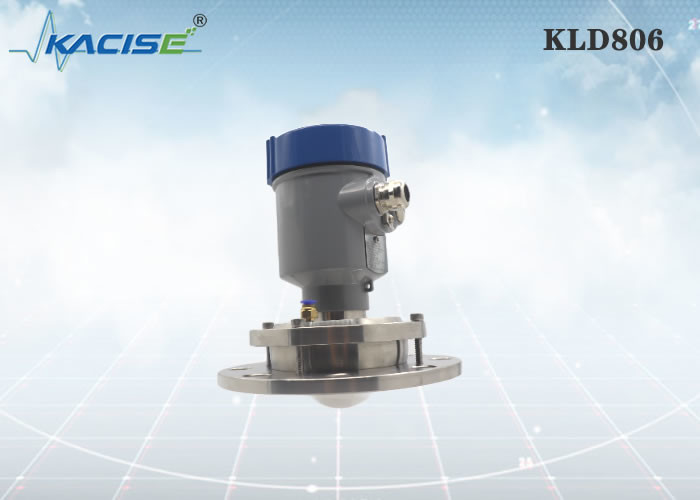

80GHz PTFE Antenna Radar Level Sensor dengan RS485 Output untuk Silo dan Process Container

Produk radar gelombang kontinu FM 76-81GHz mendukung aplikasi empat kabel dan dua kabel. Beberapa model, jangkauan maksimum produk bisa mencapai 100 meter, dan area buta bisa mencapai 30 cm. Karena frekuensi kerja yang lebih tinggi dan panjang gelombang yang lebih pendek, maka sangat cocok untuk aplikasi padat. Mode kerja transmisi dan penerimaan gelombang elektromagnetik melalui lensa memiliki keunggulan unik dalam lingkungan berdebu tinggi dan bersuhu keras (+110 ℃). Instrumen harus dipasang dengan flensa atau ulir untuk membuat pemasangan menjadi nyaman dan mudah.

• Frekuensi Tinggi 80GHz, Lebih Fokus
• Salah satu jenis Antena PTFE, tanpa kabel, batang, atau struktur jatuh.
• Cocok untuk aplikasi panjang/tinggi/sempit
• Tidak terpengaruh oleh perubahan suhu, debu atau uap
• Mendukung layanan OEM batch kecil

KLD806

Sedang:	padat, wadah penyimpanan, wadah proses, aplikasi debu kuat
Rentang pengukuran:	0,3m~10/20/30/60/100m
Koneksi proses:	flensa ≥ DN100
Suhu proses:	-40～110℃
Tekanan proses:	-0,1～0,3MPa
Ukuran antena:	Antena lensa 76mm (pembersihan opsional)
Bahan antena:	PTFE
Ketepatan:	±5mm
Kelas perlindungan:	IP67
Frekuensi pusat:	80GHz
Sudut peluncuran:	3°
Catu daya:	dua kabel /DC24V empat kawat /DC12~24V empat kabel /AC220V
Selubung:	aluminium/plastik/baja tahan karat
Keluaran sinyal:	protokol dua kabel /4...20mA/HART empat kabel 4...20mA/ RS485 Modbus

1. Instalasi Flensa
Saat menggunakan pemasangan flensa, jarak minimum antara instrumen dan dinding tangki harus 200mm.
① bidang data
② pusat kapal atau sumbu simetri

2. Instalasi Pengangkatan

Saat memasang instrumen, hindari memasangnya di atas saluran masuk material, dan usahakan untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti dayung pengaduk, dll.

Dalam kondisi kerja yang sangat kompleks, instrumen dapat bekerja secara normal jika tidak ada hambatan pada area dengan radius 20cm yang berpusat pada titik pemasangan.

Diagram koneksi instalasi:
Tinggi spool pemasangan maksimum H max tergantung pada diameter spool pemasangan D dan ukuran sudut peluncuran produk. Sambungan pemasangan yang terlalu lama akan mempengaruhi kinerja radar.

Dimensi Casing
Satuan dalam mm:

Xi'an Kacise Optronics Tech Co., Ltd menganggap dirinya sebagai penyedia solusi dan produsen. Kami menawarkan fleksibilitas maksimum dan penawaran hemat biaya untuk pelanggan OEM kami.
Apa yang bisa kami berikan:
Kisarannya mencakup versi/warna cangkang yang disesuaikan, jenis benang (G-Thread/NPT Thread), Perangkat Lunak yang Disesuaikan, cetakan, manual, dan katalog. Jika Anda tertarik untuk memasang di sisi Anda, Modul Radar pasti tersedia.
