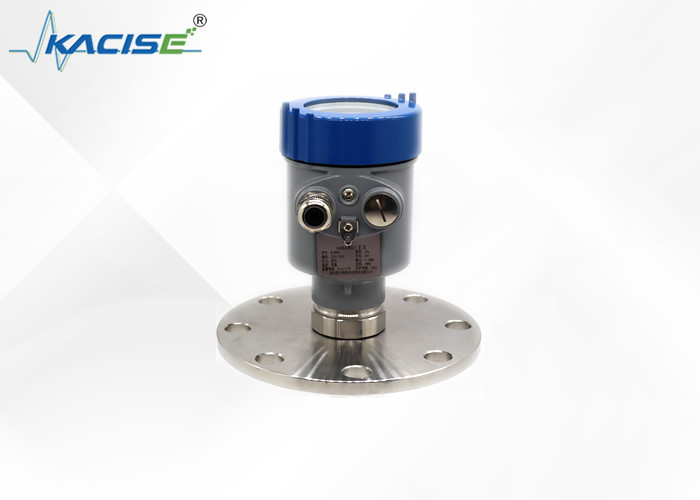

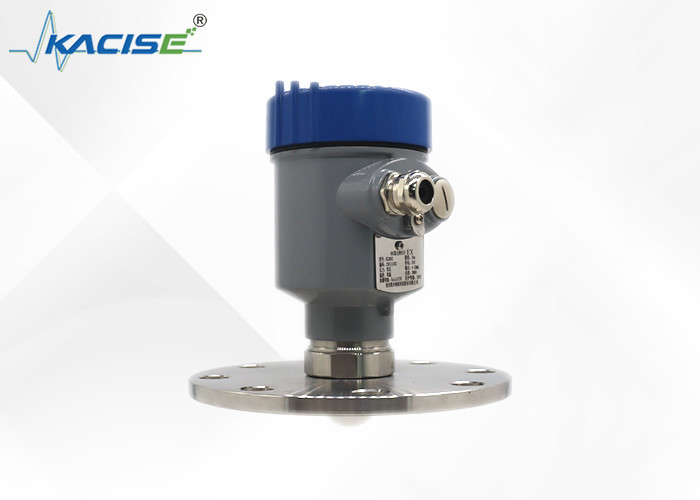

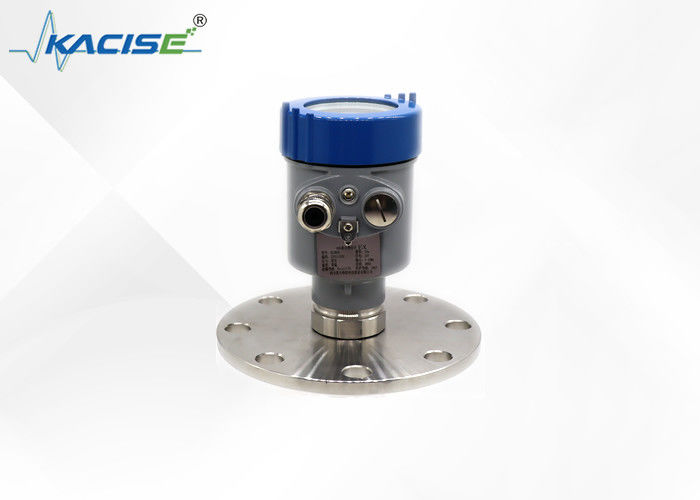

1mm Akurasi Non Contact Radar Level Gauge OEM 100m Pengukuran Tingkat Tangki Air
1mm Accuracy Non-Contact Radar Level Gauge adalah produk yang luar biasa.ini cocok untuk pengukuran tingkat tangki air hingga 100mDesain non-kontak mengurangi keausan, memberikan kinerja yang andal dan jangka panjang untuk berbagai aplikasi industri.
1Dimensi produk
2Prinsip Kerja
Anten radar mengirimkan pulsa gelombang mikro sempit yang akan dipantulkan kembali ketika mencapai permukaan media yang diuji dan kemudian diterima kembali oleh sistem antena.Sinyal harus dikirim ke sirkuit listrik dan kemudian dikonversi menjadi sinyal tingkatKarena kecepatan transmisi gelombang mikro sangat cepat, waktu yang digunakan untuk transmisi gelombang mikro ke permukaan media yang diuji dan kemudian dipantulkan kembali hampir 0.
3. Fitur teknis
Radar gelombang milimeter, akurasi pengukuran dapat mencapai ± 2 mm, dan zona buta pengukuran minimum adalah 0,05 m.
Ukuran antena yang lebih kecil memuaskan pengukuran kondisi kerja yang lebih banyak.
Berbagai antena lensa, sudut peluncuran yang lebih kecil, energi yang lebih terkonsentrasi, sinyal gema yang lebih kuat, dan keandalan yang lebih tinggi daripada produk radar lainnya dalam kondisi industri dan pertambangan yang sama.
Ini memiliki penetrasi yang lebih kuat dan dapat digunakan secara normal dalam kasus adhesi dan kondensasi.
Rentang sinyal dinamis lebih besar, dan pengukuran media konstanta dielektrik rendah lebih stabil.
¢ Multiple mode pengukuran, respon radar dalam mode pengukuran cepat
4Spesifikasi Teknis dan Pilihan Model
| Model |

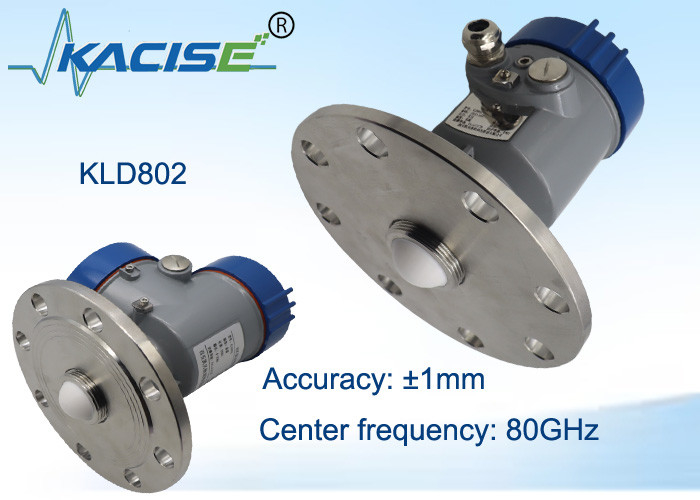

KLD802 |
| Sedang |
cairan tidak korosif, cairan yang agak korosif |
| Jangkauan pengukuran |
0.1m~10/20/30/60/100m |
| Sambungan proses |
Flange ≥ DN80 |
| Suhu proses |
-40~110°C
|
| Tekanan proses |
-0,1 ∼1,6 MPa |
| Ukuran antena |
32mm antena lensa |
| Bahan antena |
PTFE |
| Keakuratan |
±1mm (jarak di bawah 35m) ±5mm (jarak antara 35m dan 100m) |
| Kelas perlindungan |
P67 |
| Frekuensi pusat |
80GHz |
| Sudut peluncuran |
3° |
| Sumber daya listrik |
Dua kabel / DC24V / empat kabel / DC12 ~ 24V / empat kabel / AC220V |
| Casing |
aluminium/plastik/baja tahan karat |
| Output sinyal |
dua kabel / 4...20mA/HART protokol empat kabel / 4...20mA/ RS485 Modbus |
5. Persyaratan InstalasiSaat memasang instrumen, hindari menginstalnya di atas inlet material, dan cobalah untuk menghindari berbagai benda yang mempengaruhi sinyal, seperti menggerakkan dayung, dll.
6. Koneksi Listrik
Sumber Daya(4 ¢ 20) mA/HART ((2 kabel)
Sumber daya dan sinyal arus keluar berbagi kabel berlapis dua inti. Silakan lihat data teknis untuk rentang tegangan pasokan tertentu.
(4 ¢ 20) mA ((4 kawat/6 kawat)
Sumber daya listrik harus dipenuhi secara terpisah,dan kabel berlapis empat inti digunakan untuk catu daya dan sinyal arus (sinyal arus dan antarmuka RS485 dapat keluar pada saat yang sama, dan kabel terlindung enam inti diperlukan untuk output simultan).
RS485/Modbus
Sumber daya listrik harus didukung secara terpisah, dan kabel berlapis empat inti digunakan untuk pasokan daya dan sinyal digital. (Sinyal arus dan antarmuka RS485 dapat dikeluarkan pada saat yang sama,dan kabel berlapis enam inti diperlukan untuk output bersamaan).
7. Koneksi
8.Panduan Keamanan
Silakan ikuti persyaratan peraturan instalasi listrik setempat! Ikuti peraturan lokal untuk kesehatan dan keselamatan personel.Semua operasi pada komponen listrik instrumen harus diselesaikan oleh para profesional yang telah menerima pelatihan formal. Silakan periksa nama alat untuk memastikan bahwa spesifikasi produk memenuhi kebutuhan Anda.Harap pastikan bahwa tegangan catu daya konsisten dengan persyaratan pada pelat nama instrumen.
9Tingkat Perlindungan
Instrumen ini sepenuhnya memenuhi persyaratan kelas perlindungan IP66/67, pastikan kedap air kepala penyegelan kabel. Seperti yang ditunjukkan di bawah ini:
Cara memastikan bahwa instalasi memenuhi persyaratan IP67:
Pastikan kepala penyegelan tidak rusak.
Pastikan kabel tidak rusak.
Harap pastikan kabel yang digunakan memenuhi persyaratan peraturan koneksi listrik.
Sebelum memasuki antarmuka listrik, membungkuk kabel ke bawah untuk memastikan bahwa air tidak akan mengalir ke rumah, lihat 1
Tolong kenakan kelenjar kabel, lihat 2
Silahkan colokkan antarmuka listrik yang tidak digunakan dengan colokan buta, lihat 3
10.Linearitas sensor
Sudut balok
Sudut sinar adalah sudut sinar di mana kepadatan energi gelombang radar mencapai setengah dari nilai maksimumnya (lebar 3dB).Gelombang mikro memancarkan sinyal di luar rentang sinar dan dapat dipantulkan oleh benda yang mengganggu.
| Diameter antena lensa |
Φ32mm
lensa Antenna
|
Φ42mm
lensa Antenna
|
Φ76mm
lensa Antenna
|
Φ74.7mm
lensa Antenna dengan pembersihan udara
|
| Sudut balok |
7° |
6° |
3° |
3° |
Semakin besar ukuran antena dan semakin kecil sudut sinar α, semakin sedikit gema interferensi yang akan dihasilkan.
Untuk pengukuran yang lebih akurat, hindari memasang perangkat internal (seperti saklar batas, sensor suhu, dasar, cincin vakum, kumparan pemanas, baffle, dll.)) dalam kisaran sinar sinyal.
