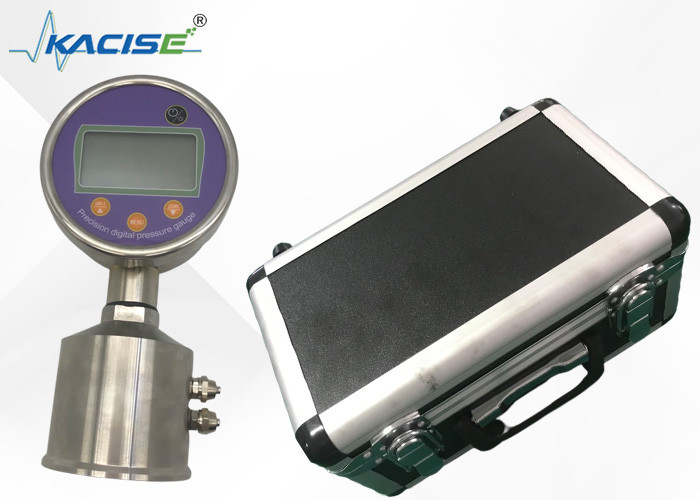

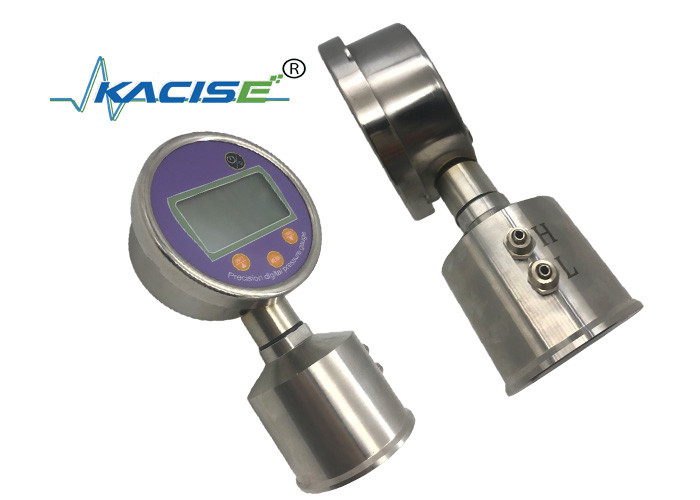

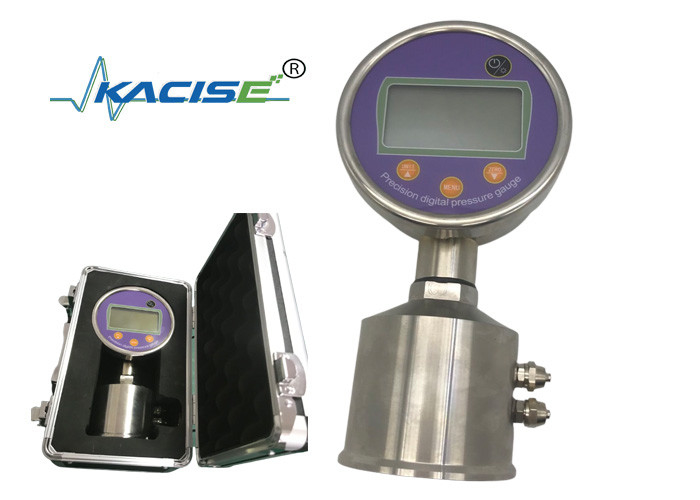

24VDC Digital Oil Pressure Gauge dengan akurasi 0,1% Baterai Lithium isi ulang dan 50000 Data Record Limit

Keakuratan ketinggian yang tepat 0,1% pengukur tekanan minyak penyimpanan, pengukur tekanan air stainless steel dengan baterai

1. Ringkasan

KPG201C presisi digital pressure gauge menggunakan presisi tinggi daya rendah sirkuit berskala besar terpadu sebagai perangkat inti, yang terutama terdiri dari chip pengukuran presisi tinggi,Sirkuit perlindungan pengisian baterai, sensor dan sirkuit pemrosesan sinyal.

Produk ini menggunakan mikroprosesor untuk secara otomatis mengkompensasi dan mengoreksi drift nol instrumen, nonlinearitas, dll.,dan menggunakan perangkat berkinerja tinggi seperti sensor tekanan stabilitas tinggi untuk memastikan akurasi dan keandalan instrumen. meter dapat mengatur berbagai parameter fungsi sendiri, aplikasi yang fleksibel, dan berbagai fungsi dapat dipilih.dan waktu penyimpanan dapat diatur sendiri.

2. Fitur

• Berbagai parameter dapat diatur sesuai dengan kebutuhan pengguna kapan saja dan di mana saja, dan aplikasinya fleksibel dan nyaman.
• Gauges tekanan fungsi khusus dapat disesuaikan sesuai dengan kebutuhan pengguna.
• Perangkat lunak ini melakukan kompensasi suhu dengan presisi tinggi dan suhu operasi yang luas.

3. Parameter

4. Panel Tampilan dan Kunci

1, Deskripsi Tombol

• Tombol "Power": <1> Digunakan untuk menghidupkan dan mematikan alat pengukur tekanan;
• <2> Keluar dari antarmuka pengaturan.
• Tombol "Menu": <1> Tekan panjang untuk memasukkan antarmuka kata sandi;
• <2> Tekan pendek untuk memasuki keadaan komunikasi.
• Tombol: <1> Tekan tombol ini untuk mengoreksi tekanan offset nol secara otomatis.
• <2> Atur fungsi down interface.
• Tombol "Backlight": <1> Tekan singkat untuk menghidupkan dan mematikan latar belakang;
• <2> Fungsi Up ketika di antarmuka pengaturan;
• Tekan panjang untuk masuk dan keluar dari keadaan penyimpanan.

2. Tampilkan Deskripsi

5. Kalibrasi

Jika tampilan tekanan tidak akurat dan kalibrasi tekanan diperlukan, hubungi perusahaan dan jelaskan kepada profesional.

Catatan: Orang non-profesional tidak diizinkan untuk mengkalibrasi alat ukur tekanan untuk menghindari kerusakan serius pada alat ukur tekanan.

6. Penggunaan Fungsi Dasar

1. Daya dan mati

Tekan singkat untuk menghidupkan dan mematikan alat ukur.

2. lampu latar di dan di luar

Tekan singkat unit untuk menghidupkan / mematikan lampu latar dan warnanya putih.

3Tekanan bersih.

Tekan port tekanan dari alat pengukur tekanan ke atmosfer. Jika nilai pengukuran tekanan saat ini berada dalam kisaran kalibrasi nol, tekan "zero" untuk menghapus nilai yang diukur.Jika berhasil, akan ditampilkan CAL-0.

4. Rekaman data

Tekan dan tahan selama sekitar 5 detik untuk memulai/menghentikan fungsi pencatatan data tekanan gauge.itu berarti saat ini dalam keadaan penyimpananJika penyimpanan penuh, alat pengukur tekanan akan menampilkan "FULL".

Catatan: Keadaan penyimpanan secara otomatis keluar setelah reboot.

5. Komunikasi

Sebelum berkomunikasi, pertama-tama, sambungkan alat pengukur tekanan ke komputer, kemudian tekan tombol menu untuk memasuki operasi USB awal.perangkat lunak komputer akan dibuka untuk langkah berikutnyaJika "LOAD" ditampilkan selama beberapa detik, maka "ERR-C" ditampilkan selama beberapa detik dan kemudian kembali ke antarmuka normal, maka gagal.Anda dapat mengubah saluran komunikasi atau memulai kembali pengukur tekanan untuk beroperasi lagiSetelah transfer data selesai, tekan tombol buka untuk kembali ke antarmuka normal.

Catatan: Setelah memasuki keadaan komunikasi, tekanan gauge akan secara otomatis keluar dari keadaan penyimpanan.

7. Mengatur Instruksi Menu

1). masukkan menu

Sebelum masuk ke menu setup, Anda harus memasukkan kata sandi Anda dan kata sandi adalah 503. Metode operasi adalah sebagai berikut:

1. Tekan dan tahan tombol menu selama sekitar 5 detik, layar menampilkan antarmuka kata sandi input; kata sandi dimasukkan dari kiri ke kanan;
2. Saat memasukkan, tombol ke atas adalah angka +, tombol ke bawah adalah angka -, tombol menu ditentukan oleh angka, dan kata sandi "503" dimasukkan untuk memasuki antarmuka pengaturan.

Catatan: Jika kata sandi dimasukkan dengan salah, Err-0 akan ditampilkan dan kembali ke antarmuka normal.

2). mengatur pilihan menu

Ada 2 pilihan di menu setup, yaitu:

1-Int 2-Mod

Jelaskan sebagai berikut:

1. <1-Int> Jalankan item ini untuk mengatur waktu interval penyimpanan;
2. <2-Mod> Jalankan item ini untuk mengatur modus alat pengukur tekanan.

Tekan tombol Backlight dan Zero untuk memilih dua opsi di atas, tekan tombol Menu untuk memasukkan pengaturan item yang dipilih, dan tekan tombol Matikan untuk kembali ke antarmuka normal.

3). mengatur interval penyimpanan

Setelah memasukkan antarmuka ini, waktu interval penyimpanan saat ini (dalam detik) ditampilkan.Tekan tombol "Backlight" dan "Correct Zero" untuk menambahkan/mengurangkan angka. Bit pertama ditetapkan. Setelah itu, tekan tombol Menu untuk memasukkan pengaturan kedua. Setelah pengaturan selesai, jika jumlahnya berada dalam kisaran (1-7200),itu akan menyimpan dan kembali ke antarmuka sebelumnya. Pada saat ini, pengaturan selesai. Jika berada di luar kisaran, itu akan ditampilkan. "Err-0" dan kembali ke antarmuka sebelumnya, yang masih data pengaturan terakhir.Tekan tombol "Shutdown" kapan saja untuk keluar dari operasi saat ini dan kembali ke layar sebelumnya.

Catatan: Kecepatan pengukuran standar pabrik instrumen adalah 0010 (10 detik sekali)

4). pengaturan modus

Setelah masuk ke antarmuka ini, mode saat ini ditampilkan. Tekan ??Backlight?? atau ??Zero?? untuk beralih mode. Setelah memilih,Tekan tombol "Menu" untuk menyelesaikan pengaturan dan kembali ke antarmuka sebelumnya.

Pilih Mod1, frekuensi pengambilan sampel tekanan dari alat pengukur tekanan adalah 1 detik;

Pilih Mod2, frekuensi pengambilan sampel tekanan dari alat pengukur tekanan adalah waktu interval penyimpanan yang ditetapkan.

Panah ke atas adalah bendera mode, yang ditampilkan sebagai Mod2 dan tidak ditampilkan sebagai Mod1.

Dalam keadaan normal, jika Anda ingin memeriksa alat ukur tekanan, Anda dapat menggunakan Mod1. Frekuensi pengambilan sampel tekanan Mod2 terkait dengan interval penyimpanan yang ditetapkan.

Catatan: Ketika menggunakan fungsi penyimpanan, disarankan untuk menggunakan Mod2 untuk memperpanjang umur baterai.dan secara otomatis masuk ke mode pengaturan sebelum shutdown terakhir setelah reboot.

8Operasi fungsi penyimpanan

1. penghapusan data

Setelah masuk ke antarmuka input kata sandi, masukkan kata sandi 600, tekan tombol Menu, pengukur tekanan menampilkan OK, penghapusan data selesai dan antarmuka normal dikembalikan.

2. melihat waktu

Setelah memasukkan antarmuka input kata sandi, masukkan kata sandi 601, alat pengukur tekanan akan menampilkan tahun-bulan-hari-jam-menit-detik dan secara otomatis kembali ke antarmuka normal.

3. melihat jumlah catatan

Setelah masuk ke antarmuka input kata sandi, masukkan kata sandi 602, alat pengukur tekanan akan menampilkan jumlah data yang saat ini disimpan dan secara otomatis kembali ke antarmuka normal.

9. Pemasangan dan Pemeliharaan

1. instalasi

1. Pengukur harus dipasang di bidang horizontal vertikal.
2. Perhatikan pencocokan rentang tekanan saat digunakan dengan pompa tekanan atau instrumen lainnya.
3. Pada tekanan 0, jika tampilan alat pengukur tekanan digital tidak 0, untuk memastikan akurasi pengukuran, gunakan tombol "Zero" untuk melakukan kalibrasi nol.
4. Sebelum memasang meter digital pada perangkat, periksa apakah header bersih.

2. pemeliharaan

1. Instrumen ini adalah instrumen pengukuran presisi tinggi, yang harus dipilih dalam sirkulasi udara, mudah diamati, mudah dirawat dan dioperasikan.
2. Meskipun alat pengukur tekanan digital dapat melebihi tekanan 1,2 kali selama digunakan, hal itu akan mempengaruhi akurasi pengukuran dan merusak instrumen.Disarankan agar pengguna menggunakan meter sesuai dengan kisaran.
3. Ketika presisi layar LCD pengukur tekanan digital menunjukkan bahwa tegangan baterai adalah ruang, silahkan mengisi daya segera untuk memastikan operasi normal pengukuran.,waktu pengisian adalah 3 ~ 4 jam.
