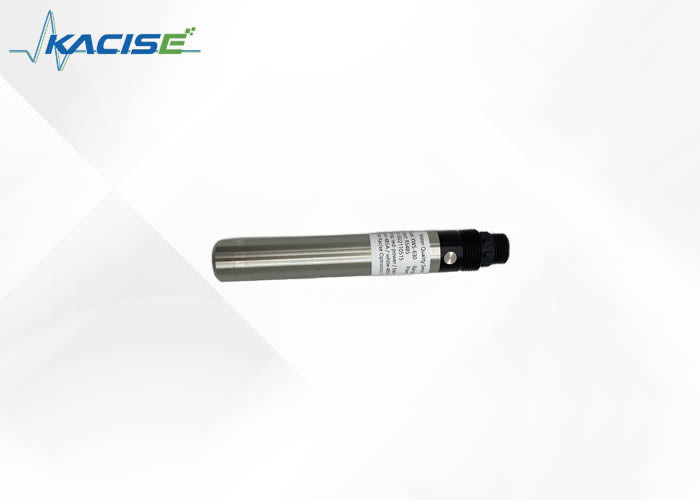

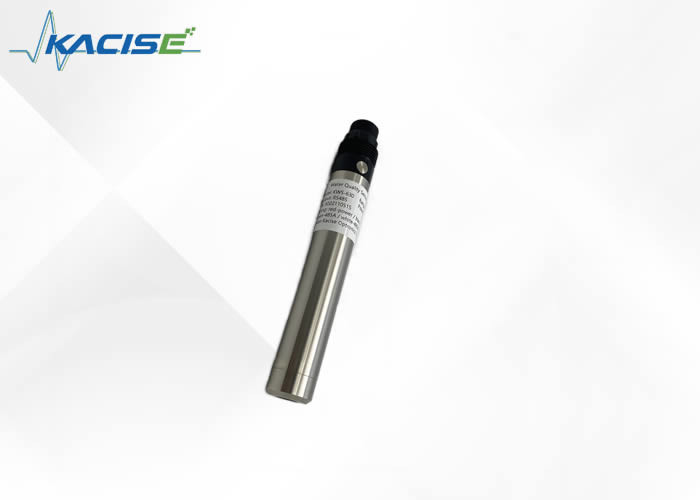

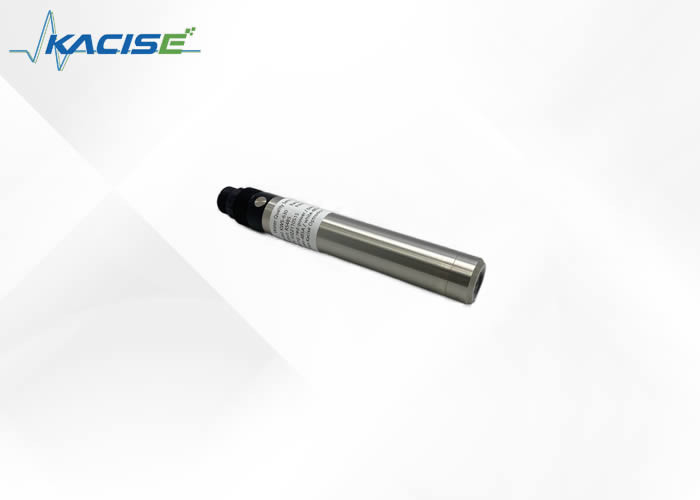

Antarmuka RS485 Sensor Oksigen Terlarut Anti Gangguan KFDO601 dengan Metode Fluoresensi

1: Metode fluoresensi alat ukur oksigen terlarut didasarkan pada prinsip pendinginan fluoresensi. Bahan fluoresen di bagian depan sensor adalah komposit porfirin platinum khusus dari foil poliester yang memungkinkan molekul gas melewatinya. Permukaannya dilapisi dengan bahan pemblokir cahaya hitam untuk mencegah gangguan sinar matahari dan zat fluoresen lainnya di dalam air.

Cahaya biru menyinari material berpendar dan menyebabkannya tereksitasi dan memancarkan cahaya merah. Karena molekul oksigen dapat mengambil energi (efek pendinginan), waktu dan intensitas lampu merah tereksitasi berbanding terbalik dengan konsentrasi molekul oksigen. Dengan mengukur perbedaan fasa antara lampu merah eksitasi dan lampu referensi, dan membandingkannya dengan nilai kalibrasi internal, konsentrasi molekul oksigen dapat dihitung. Setelah linearisasi dan kompensasi suhu, nilai akhir adalah keluaran.

2: Sensor polarografi terdiri dari anoda perak dan katoda emas dengan cincin di bagian bawah. Lapisan tipis semi-permeabel yang tersebar di sensor dapat mengisolasi elektroda dari luar sekaligus memungkinkan gas masuk. Bagian bawah sensor diisi dengan sedikit elektrolit surfaktan untuk meningkatkan pembasahan selama pengoperasian.

Ketika tegangan polarisasi diterapkan ke elektroda sensor polarografi, oksigen menembus membran dan bereaksi di katoda, menghasilkan arus.

• Tidak diperlukan elektrolit dan tidak akan terpolarisasi.
• Tidak ada konsumsi oksigen, tidak terpengaruh oleh laju aliran.
• Sensor suhu bawaan, kompensasi suhu otomatis.
• Bebas dari gangguan bahan kimia seperti sulfida
• Penyimpangan kecil, reaksi cepat, pengukuran lebih akurat.
• Siklus layanan panjang, biaya penggunaan lebih rendah.
• Penggantian sederhana tutup neon.
• Antarmuka Rs-485, protokol Modbus/RTU.
• Konsumsi daya rendah, anti-interferensi.

Catatan:Konektor sensornya adalah konektor tahan air inti m16-5 jantan.

Sensor harus dipasang secara tetap di bawah level cairan. Pemasangan dan penggunaan harus menghindari benturan atau gesekan pada permukaan kepala film fluoresen. Bagian kepala film fluoresen harus terhindar dari menempelnya sedimen dasar. Lepaskan penutup karet saat digunakan.

• Kabel listrik kabel merah (12～24 V)
• Kabel hitam-kabel ground (GND)
• Garis Biru-485 A
• Garis Putih-485 B

Periksa urutan pengkabelan dengan cermat sebelum dihidupkan untuk menghindari kerugian yang tidak perlu yang disebabkan oleh kesalahan pengkabelan.

Petunjuk pengkabelan: Mengingat kabel telah lama terendam air (termasuk air laut) atau terkena udara, semua posisi pengkabelan harus kedap air, dan kabel harus memiliki ketahanan korosi tertentu.

Berbeda dengan teknologi pemeriksaan oksigen terlarut yang berprinsip elektrokimia, pemeriksaan oksigen terlarut fluoresensi tidak mengonsumsi oksigen dan tidak perlu sering dibersihkan (kecuali bila digunakan dalam cairan kental).

Catatan: Frekuensi perawatan pada tabel di atas hanya disarankan, dan petugas pemeliharaan harus membersihkan sensor sesuai dengan penggunaan sensor yang sebenarnya; namun, frekuensi penggantian tutup fluoresen disarankan setahun sekali.

a) Permukaan luar sensor: bersihkan permukaan luar sensor dengan air keran, jika masih ada sisa kotoran, lap dengan kain lembut basah, untuk kotoran yang membandel, Anda dapat menambahkan sedikit cairan pencuci rumah tangga ke air keran hingga bersih.

b) Permukaan kepala film fluoresen: Jika terdapat kotoran pada permukaan kepala film fluoresen, harap bilas dengan air bersih atau lap perlahan dengan kain lembut. Perhatikan intensitas pembersihan agar tidak menimbulkan goresan pada area pengukuran dan mempengaruhi keakuratan pengukuran.

c) Bagian dalam kepala film fluoresen: biasanya tidak perlu dibersihkan. Jika uap air atau debu masuk ke kepala film fluoresen, langkah pembersihannya adalah sebagai berikut:

• Kencangkan kepala film neon;
• Bilas permukaan bagian dalam kepala film fluoresen dan jendela optik sensor.
• Untuk kotoran berminyak, Anda bisa menggunakan larutan pembersih rumah tangga;
• Keringkan air secara perlahan menggunakan kain bersih tanpa kain flanel dan biarkan mengering;
• Pasang kembali kepala film fluoresen.

d) Periksa kabel sensor: tidak boleh ada kerusakan pada kulit dan akar kabel; Terminal tidak boleh terendam air; Saat sensor dipasang secara normal, kabel tidak boleh dikencangkan, jika tidak, kabel bagian dalam kabel akan mudah putus dan sensor tidak dapat bekerja secara normal.

e) Periksa apakah casing sensor rusak karena korosi atau sebab lainnya.

f) Penyimpanan harian kepala film fluoresen: Bila tidak digunakan, tutup pelindung karet dengan spons basah untuk menjaga permukaan area pengukuran kepala film fluoresen tetap basah. Jika permukaan area pengukuran kepala film fluoresen sensor sangat kering, kesalahan pengukuran atau ketidakstabilan data akan terjadi, dan harus direndam dalam air selama 48 jam sebelum digunakan.

a) Kalibrasi Nol

Menimbang 5 g natrium sulfit dengan timbangan, menambahkan 95mL air ke dalam gelas ukur 250 mL, menuangkan air ke dalam gelas kimia, menambahkan natrium sulfit yang telah ditimbang, mengaduk dengan batang kaca, melarutkan, dan memperoleh larutan natrium sulfit 5%, memasukkan sensor ke dalam larutan, Dan kalibrasi titik nol dilakukan setelah kestabilan numerik tiga menit stabil. Lihat Lampiran instruksi

b) Kalibrasi Kemiringan

Probe sensor ditempatkan di air jenuh udara dan kemiringan dikalibrasi setelah 3 menit stabilitas numerik. Petunjuknya lihat lampiran.

c) Persiapan Air Jenuh Udara: tambahkan 2% 3 volume air suling segar ke dalam penangas air bersuhu konstan untuk mengapungkan lembaran plastik berpori di permukaan air (lihat gambar di bawah). Pada saat yang sama, bubbler (pompa udara) digunakan untuk mengaerasi air secara terus menerus selama lebih dari 1 jam, menghentikan aerasi, dan mendapatkan air jenuh udara setelah sekitar 20 menit. Masukkan sensor ke dalam air dan kalibrasi kemiringannya setelah nilai numeriknya stabil.

Catatan: sebagai pilihan, kalibrasi kemiringan juga dapat dilakukan di udara jenuh air. Masukkan sensor ke dalam botol kalibrasi dengan sedikit air (probe lebih tinggi dari permukaan air 2-3 mm) untuk memastikan tutup film sensor tetap basah tetapi tidak ada tetesan air, dan kemiringan kalibrasi dikalibrasi setelah 3 menit stabilitas numerik.

• Hindari paparan sinar matahari pada permukaan bagian dalam tutup neon.
• Tolong jangan sentuh film neon dengan tangan Anda.
• Mengukur dan mengkalibrasi permukaan film fluoresen untuk menghindari menempelnya gelembung.
• Hindari memberikan tekanan mekanis apa pun secara langsung (tekanan, goresan, dll.) pada film fluoresen yang sedang digunakan.
