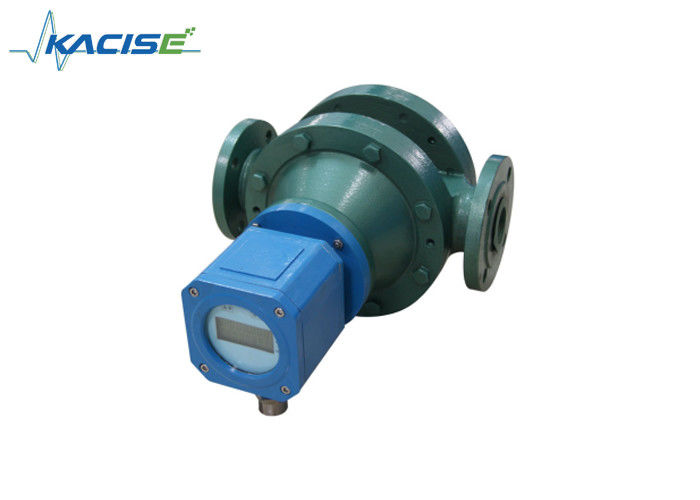

Tampilan Lokal 0,5% bahan besi cor PD Pengukur Aliran Roda Gigi Oval Bahan Bakar Mekanis
Perkenalan
Pengukur aliran roda gigi oval seri LC adalah produk utama perusahaan kami. Pengukur aliran roda gigi oval LC adalah salah satu pengukur perpindahan tipikal, yang digunakan untuk mengukur aliran fluida pipa pada tekanan tertentu. Ini memiliki struktur sederhana, penggunaan yang andal dan akurasi tinggi, bidang aliran tidak memiliki persyaratan khusus untuk impor dan ekspor pipa, viskositas rentang menengah yang diukur dan karakteristik rentang aliran sangat luas. Dan oleh karena itu banyak digunakan dalam minyak bumi, industri kimia, obat-obatan, transportasi, makanan dan sektor industri dan komersial lainnya untuk mendeteksi aliran cairan. Pengukur aliran roda gigi oval seri LC sangat cocok untuk pengukuran bahan bakar minyak.
Penggunaan
Pengukur aliran roda gigi oval besi cor tipe LC-A, banyak digunakan di semua jenis produk minyak dan untuk pengukuran bahan besi cor bukan media cair korosi.
Pengukur aliran roda gigi oval baja cor tipe LC-E, Digunakan untuk pengukuran media bertekanan tinggi dan korosif rendah.
Pengukur aliran gigi oval besi cor tipe LC-Q, Rotor untuk paduan aluminium, cocok untuk pengukuran media cair dengan viskositas rendah, korosi rendah, seperti bensin, dll.).
LC-B, pengukur aliran roda gigi oval baja tahan karat tipe C, banyak digunakan dalam media cair korosif yang kuat, seperti asam, alkali, garam dan senyawa organik, pengukuran media cair.
Pengukur aliran roda gigi oval paduan aluminium tipe LC-L, adalah pengukur aliran roda gigi oval kecil, banyak digunakan dalam media cair korosif rendah, seperti air, seperti pengukuran media cair.
Bahan bagian utama dan tekanan operasi nominal
|
Cangkang dan penutup |
pelat penutup |
roda oval |
Poros putar |
bos |
Tekanan nominal (MPa) |
| LC-A |
Baja tuang |
Besi cor |
Besi cor, baja tahan karat
Paduan aluminium,
bahan rekayasa
|
Baja tahan karat |
Perunggu (dengan minyak) atau bantalan gelinding |
1.6 |
| LC-E |
Baja tuang |
Besi cor |
Di bawah DN50 6.3
DN80-100 4.0 6.3
DN150-200 2.5
|
| LC-B,C |
Baja tahan karat |
Baja tahan karat |
Baja tahan karat |
grafit, bantalan bergulir |
1.6,2.5 |
|
Catatan:1. 0Cr18Ni12Mo2Ti untuk tipe LC-C； 0Cr18Ni9Ti untuk tipe LC-B.
2. Flensa berbentuk cembung di bawah 2,5MPa, dan kekasarannya 6,3 MPa; dan keduanya di atas pada 4,0 MPa.
|
2. Kelas akurasi kelas 0,5, kelas 0,2
3. Suhu pengoperasian: seri LC－A(-20℃~+60℃),seri LC-B,E,L(-41℃~+60℃)
60℃～200℃(dengan radiator suhu tinggi terpasang)
4 Tanda tahan ledakan: ExiaⅡCT5, dⅡBT4
5. Rentang aliran: satuan: m3/H
| Jenis |
hari |
Viskositas (mPa.s) |
| <0,3 |
0,3~0,8 |
0,8~2 |
2~200 |
200~1000 |
1000~2000 |
| LC-10 |
10 |
|
0,2-0,5 |
|
0,08-0,5 |
0,08-0,5 |
0,05-0,5 |
0,06-0,3 |
0,03-0,3 |
0,03-0,2 |
| LC-15 |
15 |
|
0,75-1. 5 |
|
0,3-1,5 |
0,3-1,5 |
0,15-1,5 0,3-3 |
0,2-1,0 |
0,1-1,05 |
0,07-0,75 |
| LC-20 |
20 |
|
1,5-3 |
1-3 |
0,5-3 |
0,5-3 |
0,3-3 1,5-15 |
0.4-2.1 |
0.2-2.1 |
0,15-1,5 |
| LC-25 |
25 |
4-6 |
3-6 |
2-6 |
1-6 |
1-6 |
0,6-6 1.56-15 |
0.8-4.2 |
0.4-4.2 |
0,3-3 |
| LC-40 |
40 |
9-15 |
7.5-15 |
5-15 |
2.5-15 |
2.5-15 |
1,5-15 |
2.1-10.5 |
1.0-10.5 |
0,7-7,5 |
| LC-50 |
50 |
10-24 |
8-24 |
8-24 |
4.8-24 |
4.8-24 |
2.4-24 |
2.4-16.8 |
1.6-16.8 |
1.2-12 |
| LC-B40,50 |
40,50 |
8-20 |
6-20 |
6-20 |
4-20 |
4-20 |
2-20 |
2.8-14 |
1.4-14 |
1.0-10 |
| LC--65 |
65 |
27-40 |
20-40 |
15-40 |
8-40 |
8-40 |
4-40 |
5.6-28 |
2.8-28 |
2-20 |
| LC-80 |
80 |
40-60 |
30-60 |
20-60 |
12-60 |
12-60 |
6-60 |
8.4-42 |
4.2-42 |
3-30 |
| LC-100 |
100 |
67-100 |
50-100 |
34-100 |
20-100 |
20-100 |
10-100 |
14-70 |
6-70 |
5-50 |
| LC-150 |
150 |
127-190 |
95-190 |
64-190 |
38-190 |
38-190 |
19-190 |
26.6-133 |
13.3-133 |
9.5-95 |
| LC-200 |
200 |
227-340 |
170-340 |
114-340 |
56-340 |
56-340 |
34-340 |
47.6-238 |
23.8-238 |
17-170 |
| Kelas akurasi |
|
0,5 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,5 |
Catatan: Jika suhu cairan terukur lebih tinggi dari 80℃. nasib aliran maksimum adalah 90% dari aliran primer, dan minimum adalah 120%.
Instalasi dan Pengoperasian
- Saringan harus dipasang di depan meteran, dan pastikan tanda panah pada cetakan meteran dan saringan menunjuk ke arah aliran cairan yang sama.
- Jika media terukur mengandung gas, maka pemisah gas harus dipasang di depan meteran.
- Apakah saluran pipa dipasang secara vertikal atau horizontal, poros roda meteran harus dipasang secara horizontal, yaitu putarannya vertikal ke permukaan.
- Saat meteran dipasang dengan benar, penghitung dapat diputar 180°atau 90° agar mudah dibaca.
- Sebelum pemasangan meteran baru, terlebih dahulu dorong roda oval dari stopkontak beberapa kali dengan batang bambu, jika roda tidak bergerak dapat direndam dalam bensin untuk mencegah endapan pada meteran setelah pemeriksaan pabrik.
- Katup throttle harus dipasang di saluran masuk meteran, katup on-off di saluran keluar, yang harus diaktifkan secara perlahan untuk mencegah benturan mendadak, aliran balik, dan palu air.
- Dilarang membersihkan meteran dengan uap.
- Untuk departemen yang dioperasikan terus-menerus, jalan pintas harus dipasang.
- Sebelum pemasangan meteran, saluran pipa harus dibersihkan secara menyeluruh, dan pada saat pembersihan gunakan pipa lurus sebagai pengganti meteran, untuk mencegah kotoran, sisa pengelasan memasuki meteran.
- Dilarang memeriksa meteran yang terbuat dari besi tuang dan baja tuang dengan menggunakan air.
- Selama pengoperasian meteran, laju aliran tidak boleh melebihi aliran yang ditandai pada pelat mamelon. Lebih baik mengoperasikan meteran pada 50—80% dari nilai maksimum. mengalir.
- Jika media terukur bersifat pedas, baja tahan karat harus dipilih.
