Grosir Kualitas Tinggi Akurasi Tinggi Aplikasi Tekanan Tinggi Coriolis Mass Flow Meter
Deskripsi Produk

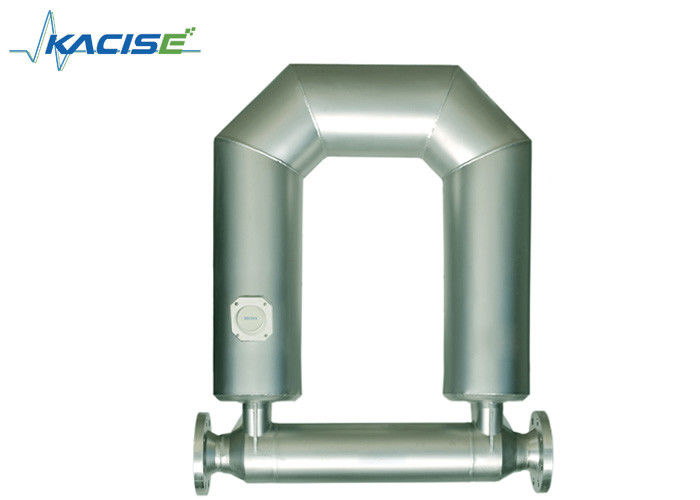

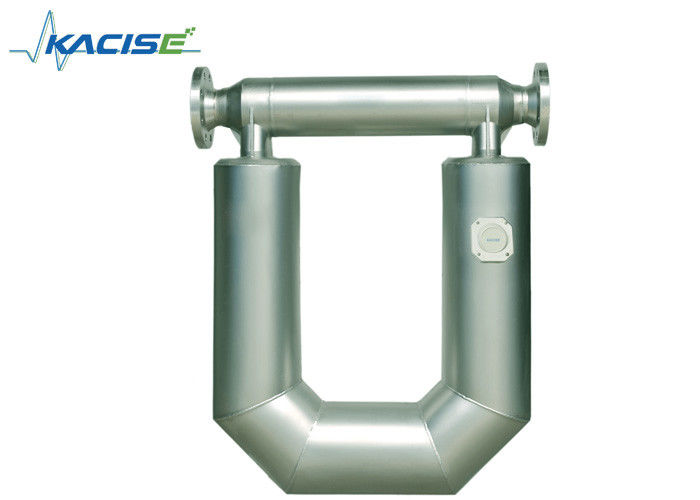

Pengukur Aliran Massa Coriolis Seri KMF secara langsung mengukur "Massa" medium dengan akurasi tinggi berdasarkan Prinsip Coriolis (Kekuatan Coriolis). Akurasinya tidak akan terpengaruh oleh faktor apa pun seperti suhu, tekanan, kepadatan, viskositas, dll. Dan perhitungan kompensasi tidak diperlukan. Pengukur Aliran Massa Coriolis terdiri dari dua bagian: Sensor dan Pemancar. Pengukur Aliran Massa Corioils dirancang dan diproduksi berdasarkan standar nasional tahan ledakan. Standar tahan ledakan adalah Ex d ib ⅡC T5 Gb.
Prinsip Pengukuran
Struktur Pengukur Aliran Massa Coriolis terdiri dari sepasang tabung yang ditekuk. Prinsipnya adalah mendeteksi gaya Coriolis yang memaksa sepasang tabung dari aliran massa dalam oleh fluida.
Gaya baru—gaya Coriolis akan muncul ketika dua kondisi terpenuhi: (1) bergetar dengan frekuensi normal pada sepasang tabung yang ditekuk, (2) fluida mengalir dalam tabung. Gaya ini dihasilkan melalui sintesis dari gaya getar dan gaya aliran oleh fluida dalam tabung. Dan tabung akan bergulat simetris dengan garis tengahnya karena gaya yang dipaksakan. Dua sensor perpindahan di sisi tabung mendeteksi gaya dan mengeluarkan sinyal listrik. Sinyalnya diatur, aliran massa langsung dihasilkan.
Parameter
| Modul |
hari |
Lingkup Pengukuran |
Tekanan Kerja (MPa) |
Jenis Koneksi (mm) |
| KMF-1-1AB |
1.5 |
0～4(kg/jam) |
0～4 |
Sambungan Las Φ6×1.5 |
| KMF-1-1A |
3 |
0～40(kg/jam) |
0～4 |
Sambungan Las Φ6×1.5 |
| KMF-1-1B |
6 |
0～100(kg/jam) |
0～4 |
Sambungan Las Φ10×2 |
| KMF-1-2A |
8 |
0～200(kg/jam) |
0～4 |
Sambungan Las Φ10×1 |
| KMF-1-3A |
10 |
0～500(kg/jam) |
0～4 |
Flensa DN10 |
| KMF-1-3B |
15 |
0～1000(kg/jam) |
0～4 |
Flensa DN15 |
| KMF-1-4 |
20 |
0～3000(kg/jam) |
0～4 |
Flensa DN20 |
| KMF-1-5A |
25 |
0～10(T/jam) |
0～4 |
Flensa DN25 |
| KMF-1-5B |
40 |
0～20(T/jam) |
0～4 |
Flensa DN40 |
| KMF-1-6A |
50 |
0～30(T/jam) |
0～4 |
Flensa DN50 |
| KMF-1-6AB |
65 |
0～50(T/jam) |
0～4 |
Flensa DN65 |
| KMF-1-6B |
80 |
0～100(T/jam) |
0～2.5 |
Flensa DN80 |
| KMF-1-6C |
100 |
0～150(T/jam) |
0～2.5 |
Flensa DN100 |
| KMF-1-6CD |
125 |
0～200(T/jam) |
0～2.5 |
Flensa DN125 |
| KMF-1-6D |
150 |
0～400(T/jam) |
0～2.5 |
Flensa DN150 |
| KMF-1-6E |
200 |
0～500(T/jam) |
0～2.5 |
Flensa DN200 |
Aplikasi
Rangkaian pengukur aliran KMF Coriolis mengukur laju aliran massa langsung cairan dan gas di hampir semua aplikasi tanpa kalibrasi khusus. Keamanan, keandalan, kualitas, dan teknologi inovatif kami memungkinkan kami menyediakan beragam produk dan layanan khusus industri — dan keahlian untuk menerapkannya bagi Anda.
- Energi Alternatif
- Minyak & Gas
- Kimia
- Makanan & Minuman
- Energi Industri
- Ilmu Hayati
- Laut
- Logam dan Pertambangan
- Kekuatan
- Pulp & Kertas
- Pengilangan
- Air & Air Limbah
- Yang lain
Ketakutan
- Mengurangi waktu pengisian dengan kapasitas laju aliran yang lebih tinggi
- Desain ringkas tanpa bagian yang bergerak, tanpa pemasangan khusus, dan tanpa memerlukan pengondisian aliran
- Pengiriman cepat dan dukungan global
Pemilihan Instrumen
| Code.kmf-1-Pemilihan Flowmeter Produk |
|
Kode |
DN/rentang pengukuran |
|
1A |
Diameter:3mm,0-40kg/jam |
|
1B |
Diameter:6mm,0-100kg/jam |
|
2A |
Diameter:8mm,0-200kg/jam |
|
3A |
Diameter:10mm,0-5000kg/jam |
|
3B |
Diameter:15mm,0-1000kg/jam |
|
4 |
Diameter:20mm,0-3000kg/jam |
|
5A |
Diameter:25mm,0-10th/jam |
|
5B |
Diameter:40mm,0-20th/jam |
|
6A |
Diameter:50mm,0-30th/jam |
|
6AB |
Diameter:65mm,0-50th/jam |
|
6B |
Diameter:80mm,0-100th/jam |
|
6C |
Diameter:100mm,0-150th/jam |
|
6CD |
Diameter:125mm,0-200th/jam |
|
6D |
Diameter:150mm,0-500th/jam |
|
6E |
Diameter:200mm,0-800th/jam |
|
6F |
Diameter:250mm,0-1000th/jam |
|
|
Keluaran Pemancar Kode |
|
|
A |
4-20mA (Aliran atau kepadatan sesaat adalah opsional);0-10Khz (Sinyal pulsa aliran sesaat);RS485 Modbus RTU; HATI |
|
|
|
Perumahan Pemancar Kode |
|
|
|
B |
Dimensi lubang kabel cangkang sekutu aluminium die-cast: M20*1.5 |
|
|
|
|
Peringkat Tekanan Kode |
|
|
|
|
16 |
1.6Mpa |
|
|
|
|
40 |
4.0Mpa |
|
|
|
|
xx |
Kustomisasi khusus: menggunakan surat ini untuk meminta penyesuaian, harap informasikan peringkat tekanan |
|
|
|
|
|
Peringkat Suhu Kode |
|
|
|
|
|
A |
﹣50～150°C |
|
|
|
|
|
B |
﹣50～250°C |
|
|
|
|
|
C |
﹣50～350°C |
|
|
|
|
|
D |
﹣200～150°C |
|
|
|
|
|
|
Peringkat Akurasi Kode |
|
|
|
|
|
|
N |
0,20% |
|
|
|
|
|
|
M |
0,15% |
|
|
|
|
|
|
H |
0,10% |
|
|
|
|
|
|
|
Tautan Tekanan Kode |
|
|
|
|
|
|
|
F |
Flensa Standar GB/T 9123.1-2000 Flensa Leher Las ANSI-ANSI B16.5 |
|
|
|
|
|
|
|
W |
Tipe kesehatan |
|
|
|
|
|
|
|
L |
Benang las |
|
|
|
|
|
|
|
T |
Kustomisasi |
|
|
|
|
|
|
|
|
Sertifikat Inspeksi Kode |
|
|
|
|
|
|
|
|
F |
Standar pabrik: sertifikat uji pabrik |
|
|
|
|
|
|
|
|
SAYA |
GB:Sertifikat verifikasi pihak ketiga |
|
|
|
|
|
|
|
|
|
Materi Kode |
|
|
|
|
|
|
|
|
|
A |
Tabung pengukur: 316L |
|
|
|
|
|
|
|
|
|
C |
Tabung pengukur: Hastellov |
|
|
|
|
|
|
|
|
|
F |
Tabung pengukur: semprotan dinding bagian dalam PTFE (untuk diameter besar) |
|
|
|
|
|
|
|
|
|
T |
Kustomisasi khusus: menggunakan surat ini untuk meminta penyesuaian, harap informasikan peringkat tekanan |
|
|
|
|
|
|
|
|
|
|
Pemancar Kode |
|
|
|
|
|
|
|
|
|
|
A |
Tipe terintegrasi |
|
|
|
|
|
|
|
|
|
|
B(XX) |
Tipe terpisah (panjang kabel), dengan braket |
|
|
|
|
|
|
|
|
|
|
|
Kode Tanda tahan ledakan |
|
|
|
|
|
|
|
|
|
|
|
A |
EXD II CT5Gb |
| kmf-1- |
3b(0～800kg/jam) |
A |
B |
40 |
A |
N |
F |
F |
A |
B(10) |
A |
Informasi khas Orde |
Rentang Terapan
Produk kami banyak digunakan di bidang minyak bumi, kimia, metalurgi, listrik, makanan, farmasi, perlindungan lingkungan dan bidang energi. Lebih dari 30 provinsi dan kota di seluruh negeri, dan ekspor di beberapa negara.
Layanan kami
1. Q: Bolehkah saya memasang logo saya sendiri pada produk?
J: Tentu. Logo dapat dicetak pada housing, dan nama perusahaan dapat diukir pada papan nama.
2. T: Bagaimana dengan kontrol kualitas?
A: Semua produk akan diuji 3 kali sebelum dikemas.
3. Q: Bolehkah saya melepaskan pesanan percobaan, misalnya 1 buah?
A: Tentu saja, perintah pengadilan dapat diterima. Secara umum, kami memiliki stok model umum. Sampel akan dikirim dalam waktu 1 minggu, setelah pembayaran diterima.
4. Q: Bisakah Anda mendesain sesuai dengan kebutuhan saya?
A: Tentu saja, tim kami akan merancang untuk Anda, untuk membuat pengukur aliran massa coriolis pipa food grade kami bekerja dengan sempurna di pihak Anda.
Detail pengiriman
Pengiriman cepat 7 hari kerja. / Perusahaan Ekspres yang Disarankan: DHL.
