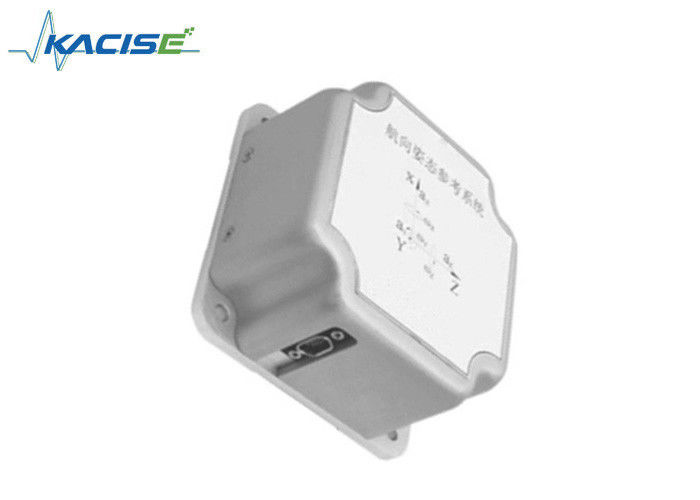

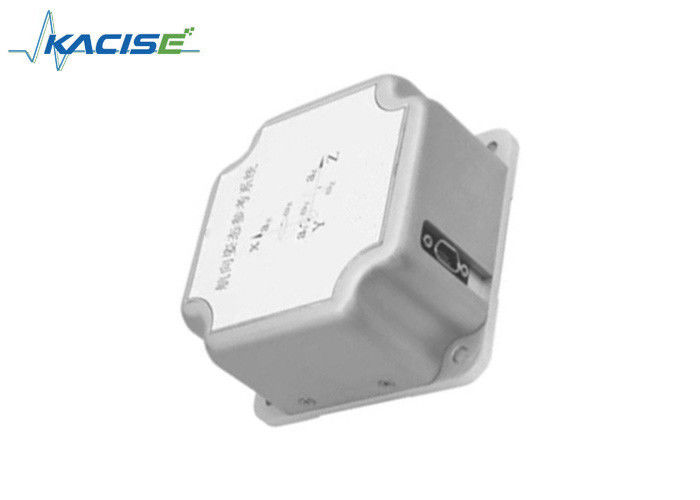

Sensor miring seri QJJ200
Pengenalan produk
QJJ200 Series tilt sensor adalah MEMS tilt sensor untuk mengukur sudut antara permukaan yang diukur dan bidang horizontal.rentang suhu kompensasi dalam (-45 °C ~ + 85 °C), sementara melakukan koreksi sekunder non-linear untuk meningkatkan akurasi keseluruhan sensor.
Untuk sensor miring dua sumbu, QJJ200 mengadopsi definisi sistem navigasi inersia dari metode perhitungan sudut pitch dan sudut roll,selain kombinasi mekanis 2-sumbu sederhana untuk memenuhi kebutuhan pengukuran dari berbagai area kontrol.
Sensor ini mengadopsi teori gravitasi sensitif yang dapat output sudut sikap horizontal relatif saat ini secara real time, mudah dipasang dan digunakan,ketahanan terhadap gangguan elektromagnetik eksternal, dapat disesuaikan dengan lingkungan yang keras dan kerja jangka panjang di industri. jenis sensor miring ini ideal untuk otomatisasi industri dan kontrol, platform,dan bidang lain dari pengukuran sikapSensor ini terutama cocok untuk pengukuran statis dan dinamika perubahan lambat, tidak cocok untuk pengukuran dinamis untuk perubahan cepat.
Fitur
- Rentang input daya yang luas, DC 8 ~ 30V
- Suhu operasi luas, -45 °C ~ +85 °C
- Resolusi lebih baik dari 0,1 °
- Stabilitas jangka panjang lebih baik dari 0,3 °
- Kelas perlindungan IP67
- Ketahanan getaran tinggi> 10000g
- Jangkauan ± 30 °, ± 90 °, ± 180 °, 0 ° ~ 360 ° (putaran pesawat vertikal) Opsional
- Output: tegangan analog 0 ~ 5V, arus 4 ~ 20mA, RS232, RS485 opsional
- Protokol output: modus output digital RS232/RS485 untuk produk, protokol data output sesuai dengan kebutuhan pengguna, protokol Modbus-RTU standar atau protokol yang ditentukan pengguna dipilih.
Indikator Kinerja
| Parameter Kinerja |
Jangkauan |
± 30 °, ± 90 °, ± 180 °, 0 ° ~ 360 ° |
| Resolusi |
< 0,1 ° |
| Kesalahan nol |
< 0,3 ° |
| Zero Repeatability |
< 0,15 ° |
| Setelah menghapus kesalahan nol |
< 0,35 ° |
| Bandwidth |
≥ 10 Hz |
| Frekuensi update data |
5 ~ 100 Hz (opsional) |
| Spesifikasi Listrik |
Tegangan pasokan |
DC 8 ~ 30 V |
| Kekuatan |
< 0,5 W |
| Output Interface |
RS485/RS232 / tegangan analog 0-5V / arus analog 4-20mA
(opsional)
|
| Indikator Lingkungan |
Suhu penyimpanan |
-55 °C ~ 100 °C |
| Suhu operasi |
-45 °C ~ 85 °C |
| Kejutan |
10000 g |
| Dimensi (mm) |
55 × 37 × 24 |
| Berat (g) |
< 100 |
Informasi pemesanan
Artikel: QJJ200
sumbu pengukuran:
- 1) tunggal,
- 2) Biaksial,
- 3). rotasi pesawat vertikal
Jangkauan pengukuran:
- 030: ± 30°
- 090: ± 90°
- 180: ± 180°
- 360: ± 360°
Output:
- AOV: Tegangan 0 ~ 5V
- AOI: arus 4 ~ 20mA
- 232: antarmuka RS232
- 485: antarmuka RS485
- CAN: antarmuka CAN
Misalnya: QJJ200-2)-090-485, Biaksial/±90°range/RS485 antarmuka sensor miring
Dimensi
Bahan rumah: aluminium oksida hitam mat Instalasi: 4 sekrup M4
Konektor: 50cm lurus memimpin
