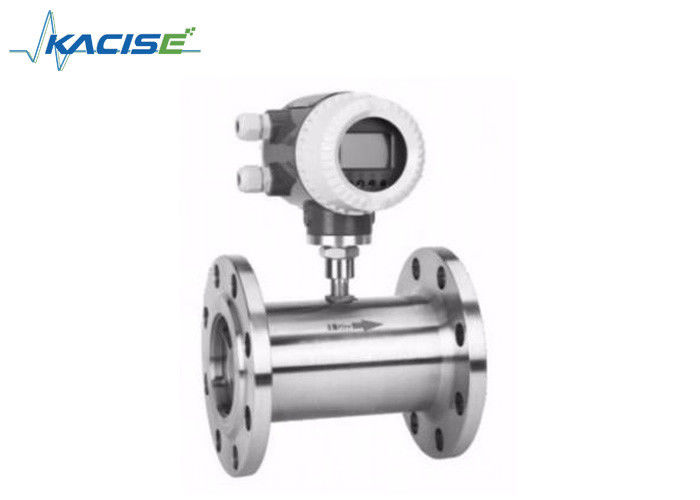

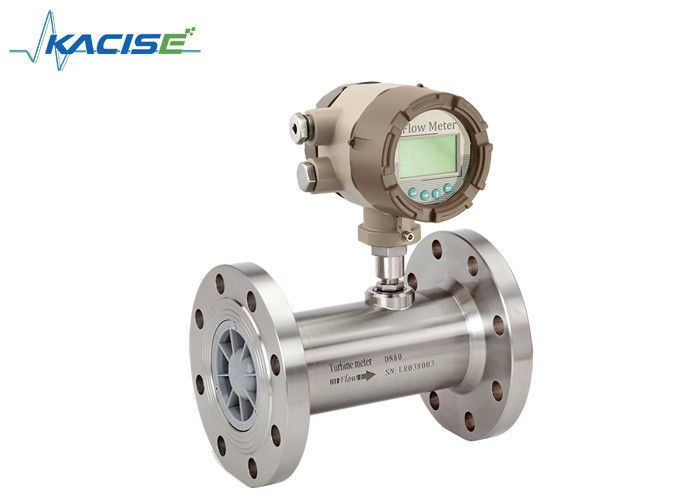

Meter aliran turbin presisi tinggi untuk gas minyak bumi dan pengukuran digital cerdas dari baja tahan karat

Pengukur aliran turbin KXTUF adalah penggunaan teknologi mikroprosesor chip tunggal berdaya rendah yang dikembangkan sensor aliran turbin dan integrasi tampilan penghitung meteran pintar baru, dengan struktur kompak, pembacaan intuitif jelas, keandalan tinggi, tanpa gangguan daya dari luar, anti-petir, keunggulan biaya rendah yang jelas, banyak digunakan untuk mengukur pipa tertutup dan baja tahan karat 1Cr18Ni9Ti, 2Cr13 dan korundum Al2O3, karbida tidak menimbulkan korosi, dan tidak ada serat, partikel, dan kotoran lainnya, viskositas kinematik pada suhu operasi kurang dari 5 × 10-6m² / s cairan, untuk viskositas kinematik lebih dari 5 × 10-6m² / s cairan, dapat berupa kontrol kuantitatif, alarm berlebihan, dll., merupakan pengukur aliran dan pengukur energi yang ideal.

Objek pengukuran: minyak, cairan organik, cairan anorganik, gas minyak cair, gas alam, gas batubara, dan cairan kriogenik.

• Akurasi tinggi, umumnya hingga ±1%R, ±0,5%R, akurasi tinggi hingga 0,2%R
• Kemampuan pengulangan yang baik, kemampuan pengulangan jangka pendek hingga 0,05% ~ 0,2%, dalam penyelesaian perdagangan adalah pilihan pengukur aliran yang lebih disukai.
• Keluaran sinyal frekuensi pulsa, cocok untuk penghitung dan koneksi dengan PC; tidak ada pergeseran nol dan hambatan interferensi yang kuat
• Sinyal frekuensi tinggi (3 ~ 4KHz) dapat diperoleh, resolusi sinyal kuat.
• Jangkauan luas, diameter sedang dan besar hingga 1:20, kaliber kecil 1:10.
• Struktur kompak & perawatan mudah

• Stasiun pengangkutan dan pengumpulan gas minyak bumi cair, minyak sulingan dan minyak mentah ringan, stasiun pertama dan terakhir dari pipa minyak mentah besar untuk penyelesaian perdagangan.
• Banyak digunakan dalam minyak bumi, kimia, metalurgi, kertas dan industri lainnya untuk mengukur volume aliran cairan dan volume total.

1. Berdasarkan fungsi instrumennya, Turbine Flow meter KXTUF dapat diklasifikasikan menjadi dua jenis, yaitu:
   • Sensor/pemancar aliran turbin
   • Pengukur aliran turbin integral cerdas
2. Deskripsi Fungsi
   • Sensor/pemancar aliran turbin
     Produk ini sendiri tidak memiliki fungsi indikasi lokal, hanya transmisi sinyal aliran jarak jauh. Sinyal aliran dapat dibagi menjadi sinyal pulsa atau sinyal arus (4-20mA); harga murah, tingkat integrasi tinggi, volume kecil, sangat cocok untuk digunakan bersama dengan indikator sekunder, PLC, DCS, dan sistem kontrol lainnya dengan komputer.

Menurut sinyal keluaran, jenis produk dapat dibagi menjadi tipe KXTUF-N dan tipe KXTUF-A.

• Pengukur aliran turbin integral cerdas
  Produk ini sendiri dengan fungsi tampilan lokal, tersedia dua unit tampilan, sesuai dengan mode catu daya, baik dengan transmisi sinyal jarak jauh, dapat dibagi menjadi tipe KXTUF-B dan tipe KXTUF-C.

KXTUF-B: Catu daya sel Lithium 3.2V 10AH (masa pakai 4 tahun), tanpa keluaran sinyal.

KXTUF-C: Pasokan 24V DC eksternal, keluaran sinyal arus dua kabel standar 4-20 mA, komunikasi RS485 atau HART opsional.

Diagram 1 (DN4~DN10):Sensor aliran turbin tipe sambungan berulir (termasuk bagian pipa lurus).
Diagram 2 (DN15~DN40):Gambar ukuran sensor aliran yang terhubung dengan benang.
Diagram 3 (DN4~DN10):Gambar sensor aliran turbin yang terhubung dengan flensa.
Metode pemasangan sensor sesuai dengan spesifikasi yang berbeda, Mengadopsi sambungan ulir atau flensa, metode pemasangan ditunjukkan pada diagram 1, 2, 3.
