Rigid Stem Sanitary Melt Pressure Transducer Non Toxic Material For Food Process Equipment

Bahan tidak beracun untuk peralatan pengolahan makanan

Deskripsi

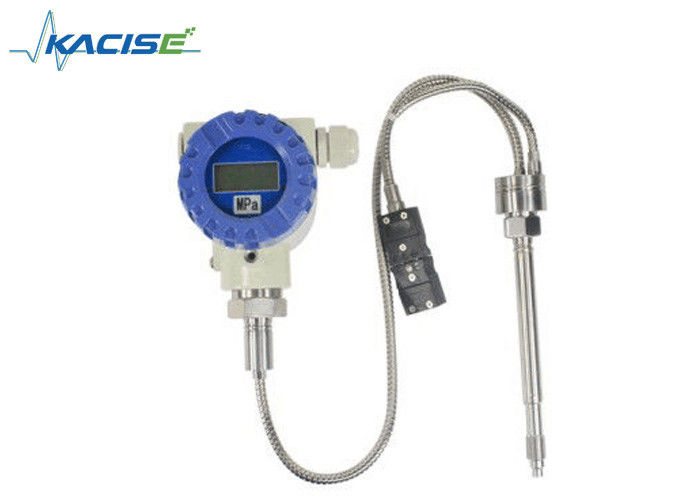

GX MPTD-5000 seri Melt Pressure Transducer ((rigid stem & sanitary) dapat mengukur tekanan dan suhu di satu titik, yang dapat banyak digunakan dalam peralatan proses Kedokteran & Makanan.Model 5000T adalah dengan termokopel. Zero & span dapat disesuaikan; dengan sinyal diperkuat dapat dihubungkan dengan PLC. Ini memiliki keuntungan presisi tinggi dan dapat diandalkan, kualitas baik, 80% kalibrasi internal.

Fitur

• Pemasangan sederhana
• Kualitas standar tinggi
• Pengelasan baja tahan karat
• 80% kalibrasi internal
• Stabilitas dan repeatability yang sangat baik
• Mengadopsi bahan lingkungan dan tidak beracun

Aplikasi

• Peralatan serat kimia
• Peralatan pembuatan plastik dan karet
• Peralatan pengolahan obat dan makanan, dll.
• Pengukuran dan kontrol tekanan lainnya

Spesifikasi

Dimensi

MPTD-5000

MPTD-5000T

Panduan Pemesanan

Langkah-langkah pencegahan pemasangan

Pemasangan
Diafragma sensor adalah bagian yang paling mudah rusak, jangan menjatuhkan tutup pelindung sebelum pemasangan,dan dalam instalasi harus memperhatikan perlindungan sensor diafragmaPengolahan lubang pemasangan harus diproses sesuai dengan persyaratan teknis ukuran lubang instalasi dan tabel ukuran,untuk menghindari pemasangan lubang tidak standar menyebabkan goresan diafragma sensor dan dampak sensor kerja normal.
Membongkar
Untuk memastikan bahwa pemasangan lubang tidak ditinggalkan oleh benda asing logam atau plastik, semua sensor harus dikeluarkan dari mesin sebelum membersihkan ekstruder,sensor hanya dapat dihapus ketika polimer berada dalam keadaan cair panasXi'an Kacise Optronics Tech Co., Ltd.dapat menyediakan lubang instalasi alat pembersih khusus untuk membersihkan bahan residu di lubang untuk memfasilitasi instalasi berikutnya.

Memulai
Memastikan waktu pemanasan dan peleburan yang memadai sebelum peralatan dimulai,untuk memastikan bahwa semua bahan dalam bagian membran sensor sebelum kerja mesin ekstrusi berada dalam keadaan meleleh.

Lokasi
Sonde sensor dapat menahan suhu tinggi, tapi suhu cangkang harus di bawah 80 ° C, oleh karena itu dalam proses instalasi dan penggunaan,pengguna harus memperhatikan pemasangan bagian shell sensor yang tetap di lingkungan suhu kamarIsolasi cangkang dan wilayah suhu tinggi bermanfaat untuk meningkatkan presisi pengukuran dan umur layanan sensor.

Efek overload
Dalam proses kontrol tekanan yang sebenarnya, sebaiknya dalam tekanan nominal, meskipun sensor memiliki kapasitas kelebihan beban tertentu,tetapi waktu yang lama kelebihan akan mempengaruhi sensor akurasi pengukuran dan umur layanan.

Koneksi listrik
Dalam koneksi listrik, kabel penghubung output sinyal pemancar harus dihubungkan secara terpisah melalui slot kabel untuk menghindari gangguan adegan.

Diagram skematik ukuran lubang pemasangan yang benar dan salah
Lubang Pemasangan

Disegel rata
	D1	M18 × 15	M22×15	G3/8	G3/4
	D2	Φ10.2	Φ16.1	Φ10.2	Φ18.3
	D3	Φ15.5	Φ20.1	Φ14.5	Φ24.2
	M	Φ19	Φ23	Φ17	Φ28
	A	11	11	9	11
	B	13	13	10	14
	C	40	25	25	40
45° Kemiringan Ditutup
	D1	M12×1.5	M14×1.5	1/2-20UNF	M18×1.5
	D2	Φ8.1	Φ8.1	Φ8.1	Φ10.2
	D3	Φ10.8	Φ12.5	Φ11	Φ15.5
	D4	Φ13	Φ15	Φ14	Φ19
	A	6	6	6	6
	B	9	9	9	11
	C	16	16	16	20

Diagram skematis koneksi listrik
