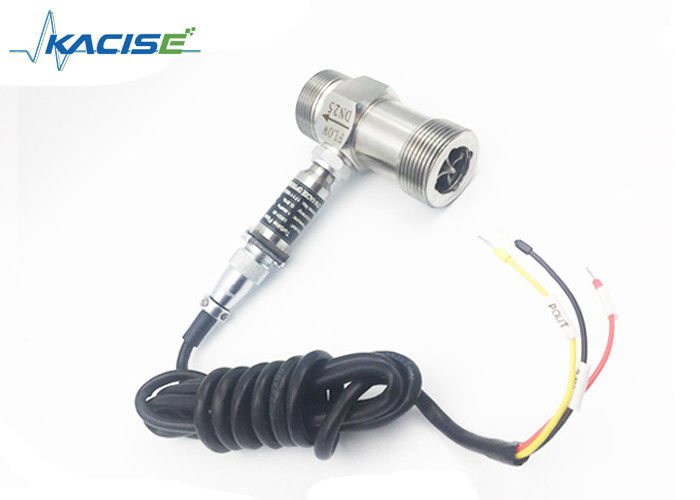

Meter Aliran Turbin Industri dengan Perlindungan IP65/IP68, Bahan Baja Rinsing/SS316L/316 dan Keakuratan 0,5%

turbine water flow meter

explosion proof flow meter

Place of Origin:

China

Nama merek:

Kacise

Sertifikasi:

CE / ISO / Explosion-proof

Model Number:

KTF

Hubungi Kami

Minta Kutipan

Meter Aliran Turbin Industri dengan Perlindungan IP65/IP68, Bahan Baja Rinsing/SS316L/316 dan Keakuratan 0,5%

Rincian produk

DN（mm）:

DN4~DN300

Tekanan:

1,6 Mpa, 2,5Mpa, 4,0Mpa, 6,3Mpa, Khusus

Sedang:

Liquild kecepatan rendah non-korosif tanpa pengotor

Komunikasi:

RS-485 /MODBUS

Ketepatan:

0,5% / 1,0%

Keluaran:

Pulsa, keluaran analog 4-20mA, RS485, Hart

Bahan:

Baja Tahan Karat/SS316L /316

Catu Daya:

Baterai Litium 12-24VDC /3.6V

Kelas Perlindungan:

IP65 atau IP68

Ex-tahan:

ExmdΙΙBT4

Menyoroti:

turbine water flow meter

explosion proof flow meter

Syarat Pembayaran & Pengiriman

Minimum Order Quantity

Harga

dapat dinegosiasikan

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

Syarat-syarat pembayaran

L/C, D/A, T/T, Western Union, Moneygram

Supply Ability

1000pcs

Produk terkait

Pengukur Aliran Gas CO2 Ultrasonik Akurasi Tinggi dengan Antarmuka RS485 dan Catu Daya DC8~36V

Dapatkan Harga Terbaik

Turbin Pulse Output Flow Meter Akurasi Tinggi Jenis Sanitasi untuk Minyak Zaitun dan Minyak Sawit

Dapatkan Harga Terbaik

Keakuratan tinggi 1.0% IP68 Diamankan Biogas Aliran Meter dengan 4-20mA Output untuk LPG dan Gas Pengukuran

Dapatkan Harga Terbaik

Keakuratan Tinggi ± 0,2% Keakuratan Turbine Flow Meter dengan Stainless Steel 316 dan Komunikasi RS485

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

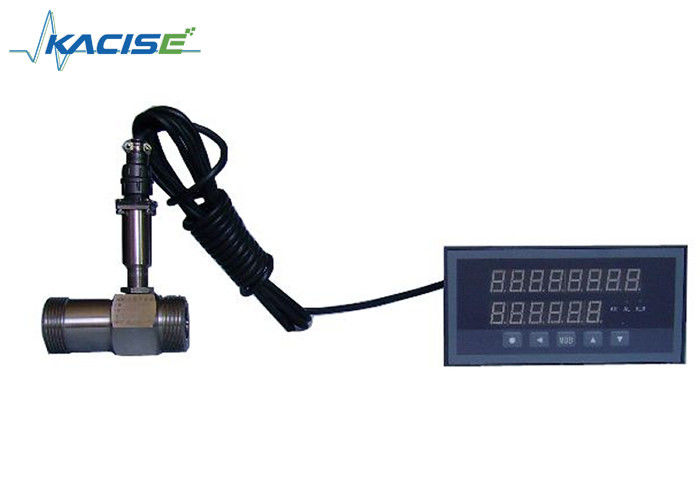

Pengukur Aliran Turbin Keluaran Analog Pulsa Tipe Jarak Jauh Pengukur Aliran Tabung Terpisah

Keterangan

Turbine flow meter merupakan flow meter yang banyak diaplikasikan di industri farmasi, makanan, minuman untuk pengukuran, batching, control, pengisian, dll. Bagian berputar dari flow meter terbuat dari bahan khusus yang memiliki kinerja anti korosi dan tahan karat yang baik. Struktur pengukur aliran dirancang khusus dan sangat menyetujui keakuratan dan pengulangan pengukur aliran. Produk juga memiliki sambungan perawatan yang mudah, sehingga cocok untuk industri farmasi dan minuman.

Fitur

Akurasi tinggi, umumnya hingga ±1%R, ±0,5%R, akurasi tinggi hingga 0,2%R
Kemampuan pengulangan yang baik, kemampuan pengulangan jangka pendek hingga 0,05% ~ 0,2%, dalam penyelesaian perdagangan adalah pilihan pengukur aliran yang lebih disukai.
Keluaran sinyal frekuensi pulsa, cocok untuk penghitung dan koneksi dengan PC; tidak ada pergeseran nol dan hambatan interferensi yang kuat
Sinyal frekuensi tinggi (3 ~ 4KHz) dapat diperoleh, resolusi sinyal kuat.
Jangkauan luas, diameter sedang dan besar hingga 1:20, kaliber kecil 1:10.
Struktur kompak & perawatan mudah

Spesifikasi

parameter		Nilai	Satuan
Diameter	Benang	4, 6, 10, 15, 20, 25, 32, 40	mm
Diameter	Flensa (Penjepit)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200	mm
Ketepatan		±1, ±0,5, ±0,2 (disesuaikan)	%R
Rasio jangkauan		1:10, 1:15, 1:20
Bahan sensor		304, 316(L) baja tahan karat dll.
Bekerja lingkungan	Suhu sedang.	-20~120	°C
	Suhu sekitar	-10~55	°C
	Kelembaban relatif	5%~90%
	Tekanan atmosfer	86~106	KPa
Keluaran sinyal		Sensor: sinyal frekuensi pulsa, level listrik rendah≤0,8V, level tinggi≥8V Pemancar: dua kabel, sinyal arus DC 4-20 mA
Antarmuka komunikasi		RS485
Catu daya		Sensor: +12V DC, +24V DC (opsional) Pemancar: +24V DC Jenis indikasi lokal: sel litium 3V bawaan atau eksternal +24VDC
Kawat Transmisi Sinyal		STVPV3×0,3 (3 kabel), 2×0,3 (2 kabel)
Jarak Transmisi		Tidak lebih dari 1000	M
Antarmuka Jalur Sinyal		Tipe dasar: Konektor Hausman atau kabel 3 inti; Tipe tahan ledakan: M20 × 1,5 (P)
Kelas tahan ledakan		Tipe dasar: tahan ledakan; tipe bukti ledakan: ExdIIBT6
Tingkat perlindungan		IP65

Rentang Kerja & Tekanan Kerja

Diameter (mm)	Kisaran Standar (m³/H)	Jangkauan Diperluas (m³/H)	Koneksi Normal & Peringkat Tekanan (MPa)	Peringkat Tekanan Khusus (MPa) (Sambungan Flange)
DN4	0,04~0,25	0,04~0,4	Sambungan benang/6.3	10, 16, 25
DN6	0,1~0,6	0,06~0,6	Sambungan benang/6.3	10, 16, 25
DN10	0,2~1,2	0,15~1,5	Sambungan benang/6.3	10, 16, 25
DN15	0,6~6	0,4~8	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN15	0,6~6	0,4~8	Sambungan flensa/2.5	4.0, 6.3, 10, 16, 25
DN20	0,8~8	0,45~9	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN20	0,8~8	0,45~9	Sambungan flensa/2.5	4.0, 6.3, 10, 16, 25
DN25	1~10	0,5~10	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN25	1~10	0,5~10	Sambungan flensa/2.5	4.0, 6.3, 10, 16, 25
DN32	1,5~15	0,8~15	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN32	1,5~15	0,8~15	Sambungan flensa/2.5	4.0, 6.3, 10, 16, 25
DN40	2~20	1~20	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN40	2~20	1~20	Sambungan flensa/2.5	4.0, 6.3, 10, 16, 25
DN50	4~40	2~40	Sambungan flensa/2.5	4.0, 6.3, 10, 16, 25
DN65	7~70	4~70	Sambungan flensa/2.5	4.0, 6.3, 10, 16, 25
DN80	10~100	5~100	Sambungan flensa/2.5	4.0, 6.3, 10, 16, 25
DN100	20~200	10~200	Sambungan flensa/2.5	4.0, 6.3, 10, 16, 25
DN125	25~250	13~250	Sambungan flensa/1.6	2.5, 4.0, 6.3, 10, 16
DN150	30~300	15~300	Sambungan flensa/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80~800	40~800	Sambungan flensa/1.6	2.5, 4.0, 6.3, 10, 16

Dimensi

Diagram 1 (DN4~DN10):Sensor aliran turbin tipe sambungan berulir (termasuk bagian pipa lurus).

Diagram 2 (DN15~DN40):Gambar ukuran sensor aliran yang terhubung dengan benang.

Diagram 3 (DN4~DN10):Gambar sensor aliran turbin yang terhubung dengan flensa.

Metode pemasangan sensor sesuai dengan spesifikasi yang berbeda, Mengadopsi sambungan ulir atau flensa, metode pemasangan ditunjukkan pada diagram 1, 2, 3

Dimensi instalasi

Diameter (mm)	L(mm)	G	K(mm)	D(mm)	n (lubang)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Informasi pemesanan

Model								Perkataan
KTF
hari	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
Jenis		N						Tipe sensor: daya +12V atau 24V, keluaran sinyal pulsa sistem 3 kabel
		A							Tipe pemancar: daya +24V, output 2 kabel 4-20 mA
		B							Tipe pintar: sel litium, indikator lokal, tanpa keluaran sinyal
		C							Tipe pintar: daya +24V, indikator lokal, 2 kabel 4-20mA/output pulsa
		C1							Tipe pintar: daya +24V, indikator lokal, komunikasi RS485
									protokol
		C2							Tipe pintar: daya +24V, indikator lokal, protokol HART
Ketepatan			05					0,5
			10						1.0
			02						0,2 (Pesanan khusus, waktu pengiriman lama)
Jangkauan				W				Rentang Pengukuran yang Diperluas
Jangkauan				S				Rentang Pengukuran Standar
Bahan Tubuh					S			304 SS
Bahan Tubuh					L			316 (kiri) SS
Bukti Ledakan						N		Bukti non-ledakan
Bukti Ledakan						E		Bukti ledakan, ExdIIBT6
Peringkat Tekanan							N	Normal
Peringkat Tekanan							H (x)	Tekanan Tinggi
