Place of Origin:
China
Nama merek:
KACISE
Sertifikasi:
ISO / CE / Explosion-proof
Model Number:
KVF Series

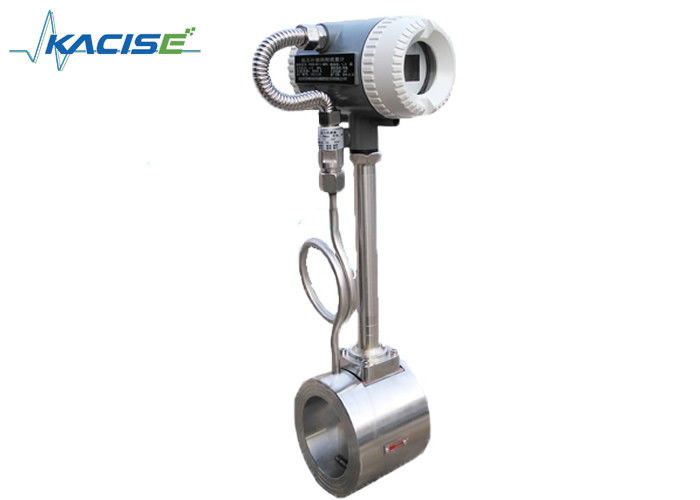

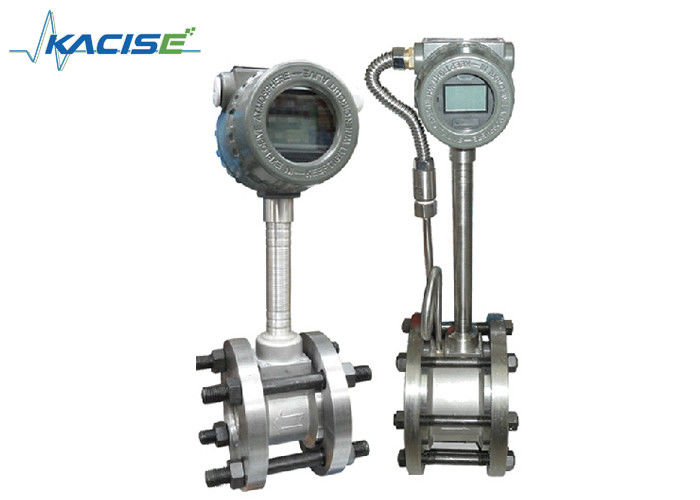

Flange Clamp Compressed Air vortex shedding flow meter, vortex gas flow meter 4 - 20mA
Pengantar
Karman vortex flowmeter, yang banyak digunakan di industri, adalah jenis flowmeter yang dibuat dengan menggunakan fenomena vortex Carmen.Ketika generator pusaran dimasukkan secara vertikal ke dalam cairan, jalan pusaran Karman akan terbentuk ketika cairan melewati generator.Kereta pusaran asimetris dapat tetap stabilDalam hal ini, frekuensi f dari pusaran secara langsung proporsional dengan v dari aliran cairan, dan invers proporsional dengan d dari lebar depan generator pusaran.
KVF flowmeter adalah Karman vortex flowmeter menggunakan prinsip Carmen vortex flowmeter, dapat digunakan untuk pengukuran udara, oksigen, gas, gas alam, dan gas kimia lainnya.Produk ini mengadopsi teknik diferensial canggih, bersama dengan pengukuran isolasi, pelindung dan penyaringan, ia memiliki kinerja anti-getaran yang lebih baik dan stabilitas sinyal.Hal ini ditandai dengan kehilangan tekanan kecil, jangkauan besar, presisi tinggi, hampir tidak terpengaruh oleh kepadatan cairan, tekanan, suhu,viskositas dan parameter lainnya saat mengukur aliran volume dalam kondisi kerja.Tidak ada bagian mekanik yang bergerak, jadi keandalan tinggi, pemeliharaan kecil.Parameter instrumen dapat stabil untuk waktu yang lama.
Fitur
1. Flange & body: bagian integral ditempa, itu akan menghindari pecah menjadi potongan.100% SS304 material, kami dapat memberikan laporan bahan.
2Papan sirkuit: Papan sirkuit digital, karena sebagian besar pemasok menggunakan papan sirkuit analog, papan sirkuit digital memiliki keuntungan anti-getaran dan anti-interferensi.
3Konverter aliran: Desain modular yang khas, amatir dapat mengoperasikan, membongkar dan merakit dengan mudah, ini akan menghindari risiko kecelakaan.
4. Pengelasan: mengadopsi teknologi skala ikan canggih, yang membuat jahitan pengelasan terlihat bagus dan halus.
5. teknologi OVAL Jepang dengan sensor jenis tertanam, prisma segitiga tidak akan jatuh, kita sudah mengajukan paten.
6Sensor suhu sedang kami dapat mengukur suhu tertinggi sekitar 350°C, biasanya -40~250°C.
Parameter
| Diameter pipa | DN15 ~ DN1800 |
| Bahan Meter | 1Cr18Ni9Ti |
| Tekanan nominal (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| Suhu rata-rata yang diukur (°C) | -40~+250°C; -40~+350°C |
| Kondisi Lingkungan | Suhu:-10 ~ + 55 °C, kelembaban 5% ~ 90%, tekanan: 86 ~ 106Kpa |
| Kelas akurasi | cairan: pembacaan ± 0.5 |
| Pengukuran gas atau uap: | Pembacaan ± 1.0,± 1.5 |
| Rasio Turndown | 1:10;1:15 |
| Koefisien kehilangan tekanan | Cd<2.6 |
| Sinyal output | 4-20mA atau Pulsa |
| Sumber daya listrik |
sensor: +12VDC, +24VDC pemancar: +24VDC Pada tampilan situs: baterai 3.2V |
| Jalur transmisi sinyal | STVPV3×0.3 ((tiga kawat), 2×0.3 ((dua kawat) |
| Pemasangan | Flang penjepit terintegrasi atau sambungan flange |
| Jarak transmisi | ≤ 500m |
| Antarmuka jalur sinyal | Benang laki-laki M20 × 1.5 |
| Tingkat ledakan | EksdIIBT6 |
| Kelas perlindungan | IP65 |
| Mengizinkan akselerasi getaran | 1.0g |
Pemilihan model
| KVF | Parameter | ||||||||||
| Diameter nominal | DNXX | DN15 ~ DN1800 (mm) | |||||||||
| Struktur | F | Tipe remote dengan tampilan | |||||||||
| Y | Tipe kompak dengan tampilan | ||||||||||
| Keakuratan | A | Tipe pipa: Kelas 1.0 | |||||||||
| B | Jenis sisipan: Kelas 2.5 | ||||||||||
| Tekanan nominal | 16 | 1.6Mpa | |||||||||
| XX | Pengaturan khusus | ||||||||||
| Max. temp. dari medium | M | < 250°C | |||||||||
| H | > 250°C | ||||||||||
| Fungsi lainnya | P | Dengan kompensasi tekanan | |||||||||
| T | Dengan kompensasi suhu | ||||||||||
| PT | Dengan kompensasi tekanan dan suhu | ||||||||||
| Kekuatan | 1 | 12 ~ 28VDC | |||||||||
| 2 | 85 ~ 265VAC (Tampilan jarak jauh) | ||||||||||
| 3 | 3.6V baterai lithium (di lokasi tampilan) | ||||||||||
| Output | A | 4-20mA | |||||||||
| M | Pulsa tegangan | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| Pemasangan | 1 | Flange | |||||||||
| 2 | Clamp flange | ||||||||||
| 3 | Penggabungan | ||||||||||
| 4 | Benang | ||||||||||
| 5 | Klem | ||||||||||
| Proof ledakan | A | Tidak ada bukti ledakan | |||||||||
| B | Proof ledakan intrinsik | ||||||||||
| G | tahan api | ||||||||||
