Place of Origin:
China
Nama merek:
KACISE
Sertifikasi:
CE
Model Number:
KUF2000 Series
Dokumen:

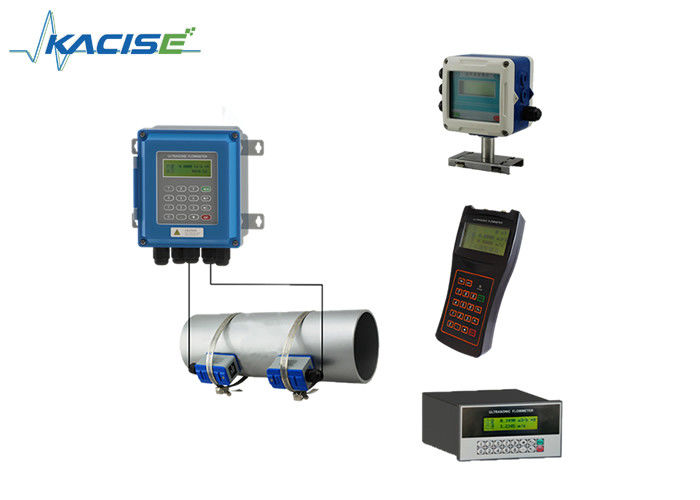

Klem Ultrasonik Pada Meter Aliran Pipa Eksternal, Klem Pada Meter Aliran Air
Pengantar
Ultrasonic Clamp On External Pipe Flow Meter, juga dikenal sebagai Clamp On Water Flow Meter, adalah perangkat inovatif dan sangat efisien.Ini menggunakan teknologi ultrasonik untuk mengukur laju aliran cairan dalam pipa tanpa perlu kontak langsung atau pemotongan pipaDesain non-invasif ini secara signifikan mengurangi waktu instalasi dan biaya.dan sistem HVAC. meter menawarkan pembacaan yang akurat dan dapat diandalkan, bahkan dalam pipa dengan diameter yang berbeda dan viskositas cairan. konstruksi kompak dan tahan lama memastikan kinerja jangka panjang dan pemeliharaan yang mudah,sehingga menjadi pilihan ideal untuk kebutuhan pengukuran aliran cairan skala kecil dan skala besar.

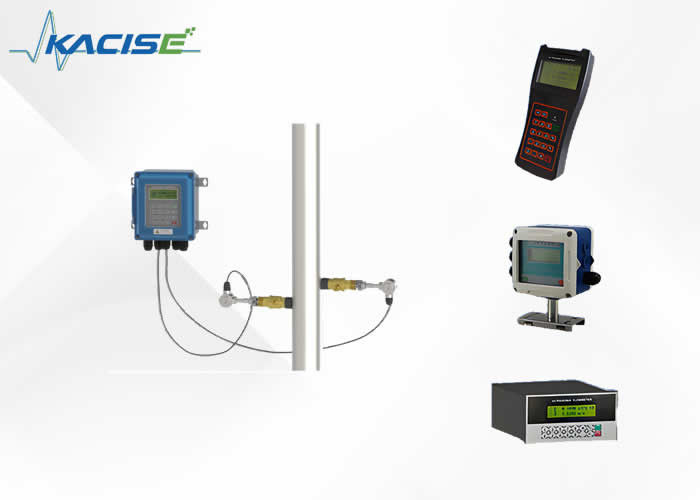

Jenis sisipan: Hanya dua lubang instalasi yang dibutuhkan pada pipa, pengguna dapat memasang sensor jenis sisipan.Sensor kontak dengan cairan secara langsung, pengukuran stabil dan dapat diandalkan.
Tipe pipa inline:Pipa DN15-32 menggunakan sensor pipa inline bentuk π, DN40 dan di atas menggunakan sensor pipa inline standar.Sensor inline memiliki keunggulan aliran awal yang rendah, akurasi pengukuran yang tinggi dan tidak ada kehilangan tekanan.
Fitur
Spesifikasi
| Keakuratan | ≤ 1% |
| Kisaran kecepatan | 0~±10m/s, pengukuran dua arah |
| Ukuran pipa | DN32 ~ DN6000 |
| Suhu | -30 ~ 160 °C |
| Jenis Cairan | Cairan tunggal dapat mengirimkan gelombang suara. seperti air, air laut, limbah, minyak, bahan kimia, alkohol, dll |
| Bahan pipa | Baja, baja tahan karat, besi cor, Tembaga, PVC, Aluminium, baja kaca, dll. |
| Output sinyal |
1 jalan 4-20mA output ((impedan 0 ~ 1K, akurasi 0,1%) Keluarnya pulsa OCT 1 arah ((Lebar pulsa 6 ~ 1000ms) Output relay 1 arah |
| Masukan sinyal | 3 cara 4-20mA input, mencapai untuk pengukuran panas dengan menghubungkan PT100 platinum resistor. |
| Antarmuka | RS485, mendukung MODBUS |
| Penyimpanan Data | Kartu SD secara teratur menyimpan hasil pra-set (opsional) |
| Sumber Daya | DC8~36V atau AC85~264V atau baterai |
Unit utama aliran meter opsional

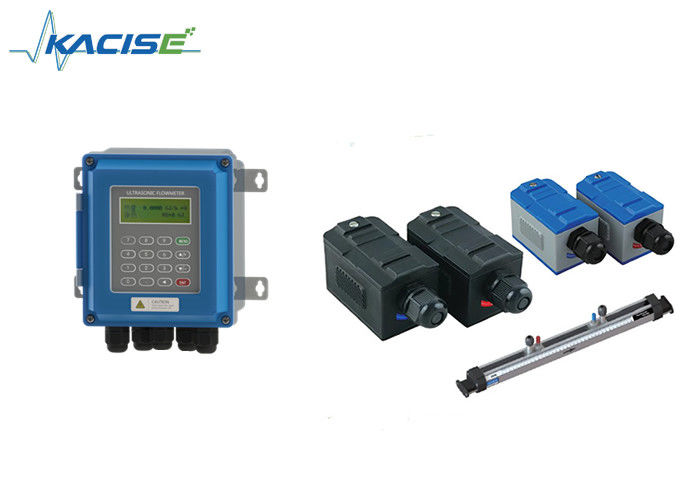

Klem opsional pada sensor
1. StandarKlem pada Sensor
|
|
|
| Jenis | Model | Jangkauan Pengukuran | Suhu | Dimensi |
| Ukuran Kecil | TS-2 | DN32~DN100 | - 30 ~ 90 °C | 45 × 25 × 28 mm |
| Ukuran Tengah | TM-1 | DN50 ~ DN700 | - 30 ~ 90 °C | 64×39×44mm |
| Ukuran Besar | TL-1 | DN300 ~ DN6000 | - 30 ~ 90 °C | 97×54×53mm |
2. Klem suhu tinggi pada sensor
|
|
| Jenis | Model | Jangkauan Pengukuran | Suhu | Dimensi |
| Ukuran Kecil | TS-2 | DN32~DN100 | - 30 ~ 160 °C | 45 × 25 × 28 mm |
| Ukuran Tengah | TM-1 | DN50 ~ DN700 | - 30 ~ 160 °C | 64×39×44mm |
| Ukuran Besar | TL-1 | DN300 ~ DN6000 | - 30 ~ 160 °C | 97×54×53mm |
3.Pemasangan Bracket Clamp pada Sensor
Sensor suhu opsional
Informasi Pemesanan
