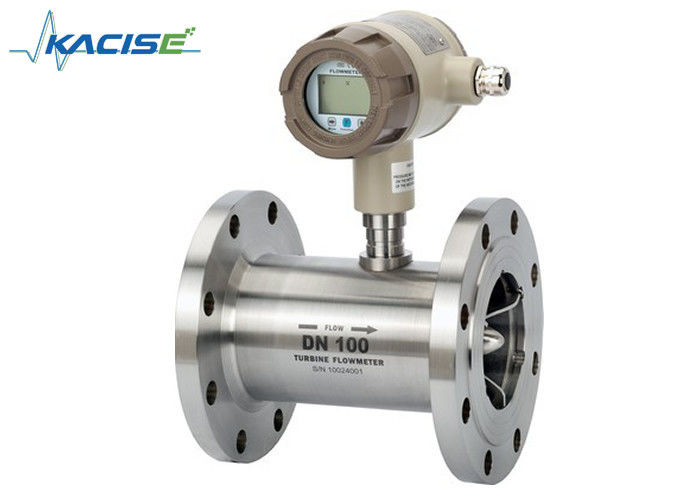

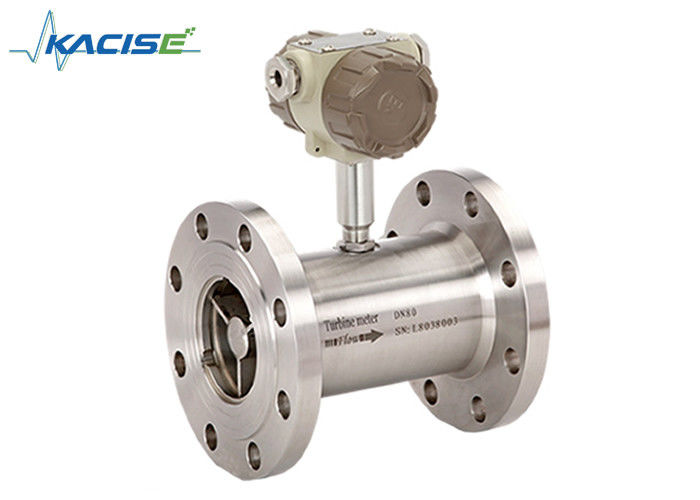

Compact Structure Turbine Flow Meter stainless steel dengan akurasi 0,5% untuk bensin dan alkohol

turbine water flow meter

diesel fuel flow meter

Place of Origin:

China

Nama merek:

Kacise

Sertifikasi:

CE / ISO / Explosion-proof

Model Number:

KTF

Hubungi Kami

Minta Kutipan

Compact Structure Turbine Flow Meter stainless steel dengan akurasi 0,5% untuk bensin dan alkohol

Rincian produk

DN（mm）:

DN4~DN300

Tekanan:

1,6 Mpa, 2,5Mpa, 4,0Mpa, 6,3Mpa, Khusus

Sedang:

Liquild kecepatan rendah non-korosif tanpa pengotor

Komunikasi:

RS-485 /MODBUS

Ketepatan:

0,5% / 1,0%

Keluaran:

Pulsa, keluaran analog 4-20mA, RS485, Hart

Bahan:

Baja Tahan Karat/SS316L /316

Catu Daya:

Baterai Litium 12-24VDC /3.6V

Perlindungan:

IP65 atau IP68

Ex-tahan:

ExmdΙΙBT4

Menyoroti:

turbine water flow meter

diesel fuel flow meter

Syarat Pembayaran & Pengiriman

Minimum Order Quantity

Harga

dapat dinegosiasikan

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

Syarat-syarat pembayaran

L/C, D/A, T/T, Western Union, Moneygram

Supply Ability

1000pcs

Produk terkait

Pengukur Aliran Gas CO2 Ultrasonik Akurasi Tinggi dengan Antarmuka RS485 dan Catu Daya DC8~36V

Dapatkan Harga Terbaik

Turbin Pulse Output Flow Meter Akurasi Tinggi Jenis Sanitasi untuk Minyak Zaitun dan Minyak Sawit

Dapatkan Harga Terbaik

Keakuratan tinggi 1.0% IP68 Diamankan Biogas Aliran Meter dengan 4-20mA Output untuk LPG dan Gas Pengukuran

Dapatkan Harga Terbaik

Keakuratan Tinggi ± 0,2% Keakuratan Turbine Flow Meter dengan Stainless Steel 316 dan Komunikasi RS485

Dapatkan Harga Terbaik

Hubungi Kami

Hubungi Sekarang

Deskripsi Produk

Meter Aliran Bensin Meter Aliran Alkohol / Sayuran Viskositas Rendah / Makanan / Meter Aliran Minyak Sawit / Turbin Meter Aliran Sensor

Deskripsi

Turbin flow meter adalah flow meter yang banyak digunakan di industri farmasi, makanan, minuman untuk pengukuran, batching, kontrol, pengisian, dll.Bagian berputar dari flowmeter terbuat dari bahan khusus yang memiliki kinerja anti korosif dan tahan karat yang baik. Struktur flowmeter dirancang khusus dan sangat disetujui akurasi dan repeatability dari flowmeter. produk juga dengan koneksi pemeliharaan mudah,yang cocok untuk industri farmasi dan minuman.

Fitur

Keakuratan tinggi, umumnya hingga ± 1%R, ± 0,5%R, akurasi tinggi hingga 0,2%R
Kemampuan pengulangan yang baik, kemampuan pengulangan jangka pendek hingga 0,05% ~ 0,2%, dalam penyelesaian perdagangan adalah pilihan pilihan flowmeter.
Output sinyal frekuensi pulsa, cocok untuk totalizer dan koneksi dengan PC; tidak ada pergeseran nol dan resistensi interferensi yang kuat
Sinyal frekuensi tinggi ((3 ~ 4KHz) dapat diperoleh, resolusi sinyal kuat.
Jangkauan luas, diameter menengah dan besar hingga 1:20Kaliber kecil 1:10.
Struktur kompak & pemeliharaan yang nyaman

Spesifikasi

Parameter		Nilai	Satuan
Diameter	Benang	4, 6, 10, 15, 20, 25, 32, 40	mm
Diameter	Flange (Klem)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
Keakuratan		±1, ±0.5, ±0,2 (disesuaikan)	% R
Rasio rentang		1:10, 1:15, 1:20
Bahan sensor		304, 316 ((L) stainless steel dll
Bekerja lingkungan	Suhu sedang.	-20 ~ 120	°C
	Suhu lingkungan	-10 ~ 55	°C
	Kelembaban relatif	5% ~ 90%
	Tekanan atmosfer	86 ~ 106	KPa
Output sinyal		Sensor: sinyal frekuensi pulsa, tingkat listrik rendah≤0.8V, tingkat tinggi≥8V Transmitter: dua kabel, sinyal arus DC 4-20 mA
Antarmuka komunikasi		RS485
Sumber daya listrik		Sensor: +12V DC, +24V DC (opsional) Transmitter: +24V DC Tipe indikasi lokal: sel lithium 3V bawaan atau eksternal +24VDC
Kabel Transmisi Sinyal		STVPV3×0.3 (3 kawat), 2×0.3 (2 kawat)
Jarak Transmisi		Tidak lebih dari 1000	m
Antarmuka Jalur Sinyal		Jenis dasar: konektor Hausman atau kabel 3-inti; Tipe tahan ledakan: M20 × 1.5 (F)
Kelas tahan ledakan		Tipe dasar: tahan ledakan; Tipe tahan ledakan: ExdIIBT6
Tingkat perlindungan		IP65

Mengukur Jangkauan & Tekanan Kerja

Diameter (mm)	Jangkauan standar (m)³/h)	Jangkauan yang diperpanjang (m)³/h)	Koneksi Normal & Tekanan nominal (MPa)	Tekanan khusus (MPa) (Koneksi Flange)
DN4	0.04 ~ 0.25	0.04 ~ 0.4	Sambungan benang/6.3	10, 16, 25
DN6	0.1 ~ 0.6	0.06 ~ 0.6	Sambungan benang/6.3	10, 16, 25
DN10	0.2~1.2	0.15 ~ 1.5	Sambungan benang/6.3	10, 16, 25
DN15	0.6 ~ 6	0.4 ~ 8	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6 ~ 6	0.4 ~ 8	Sambungan flange/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8 ~ 8	0.45 ~ 9	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8 ~ 8	0.45 ~ 9	Sambungan flange/2.5	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5 ~ 10	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN25	1 ~ 10	0.5 ~ 10	Sambungan flange/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5 ~ 15	0.8 ~ 15	Sambungan flange/2.5	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Sambungan benang/6.3	4.0, 6.3, 10, 16, 25
DN40	2 ~ 20	1 ~ 20	Sambungan flange/2.5	4.0, 6.3, 10, 16, 25
DN50	4 ~ 40	2 ~ 40	Sambungan flange/2.5	4.0, 6.3, 10, 16, 25
DN65	7 ~ 70	4 ~ 70	Sambungan flange/2.5	4.0, 6.3, 10, 16, 25
DN80	10 ~ 100	5 ~ 100	Sambungan flange/2.5	4.0, 6.3, 10, 16, 25
DN100	20 ~ 200	10 ~ 200	Sambungan flange/2.5	4.0, 6.3, 10, 16, 25
DN125	25 ~ 250	13 ~ 250	Sambungan flange/1.6	2.5, 4.0, 6.3, 10, 16
DN150	30 ~ 300	15 ~ 300	Sambungan flange/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80 ~ 800	40 ~ 800	Sambungan flange/1.6	2.5, 4.0, 6.3, 10, 16

Dimensi

Diagram 1 (DN4 ~ DN10):Sensor aliran turbin tipe sambungan berujung (termasuk bagian pipa lurus).

Diagram 2 (DN15~DN40):Gambar ukuran sensor aliran yang terhubung dengan benang.

Diagram 3 (DN4 ~ DN10):Gambar sensor aliran turbin yang terhubung dengan flange.

Metode pemasangan sensor sesuai dengan spesifikasi yang berbeda, Mengadopsi benang atau sambungan flange, metode pemasangan ditunjukkan dalam diagram 1, 2, 3

Dimensi instalasi

Diameter ((mm)	L ((mm)	G	K ((mm)	D ((mm)	lubang)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Informasi pemesanan

Model								Pengamatan
KTF
DN	4							4 mm
	6							6 mm
	10							10 mm
	15							15 mm
	20							20 mm
	25							25 mm
	32							32 mm
	40							40 mm
	50							50 mm
	65							65 mm
	80							80 mm
	100							100 mm
	125							125 mm
	150							150 mm
	200							200 mm
Jenis		N						Jenis sensor: daya +12V atau 24V, output sinyal pulsa sistem 3 kabel
		A							Jenis pemancar: daya +24V, output 2 kawat 4-20 mA
		B							Tipe cerdas: sel lithium, indikator lokal, tanpa output sinyal
		C							Tipe cerdas: daya +24V, indikator lokal, 2 kabel 4-20mA / output pulsa
		C1							Tipe cerdas: daya +24V, indikator lokal, komunikasi RS485.
									protokol
		C2							Tipe cerdas: daya +24V, indikator lokal, protokol HART
Keakuratan			05					0.5
			10						1.0
			02						0.2 (pesanan khusus, waktu pengiriman yang panjang)
Jangkauan				W				Jangkauan pengukuran diperpanjang
Jangkauan				S				Jangkauan Pengukuran Standar
Bahan tubuh					S			304 SS
Bahan tubuh					L			316 (L) SS
Proof ledakan						N		Proof non-ledakan
Proof ledakan						E		Proof ledakan, ExdIIBT6
Peringkat Tekanan							N	Normal
Peringkat Tekanan							H (x)	Tekanan Tinggi
