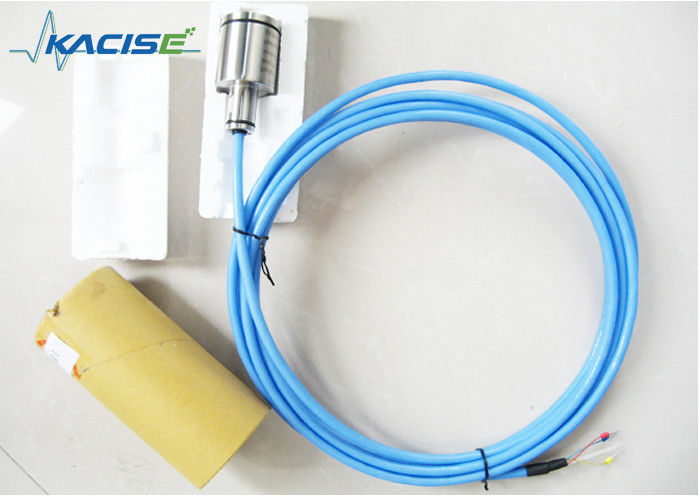

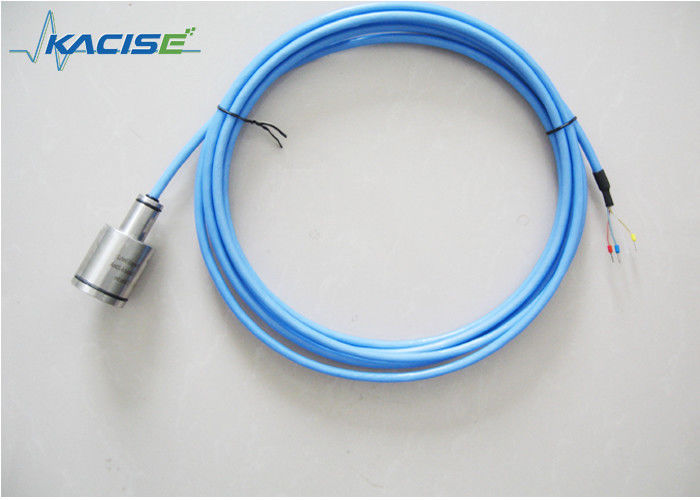

GXPS440 Terhadap transduser tingkat inti keramik korosif yang parah
Fitur
- Berbagai rentang tekanan opsional, rentang pengukuran kecil tersedia
- 0/4-20mA, 0/1-5V, keluaran 0-10V opsional
- Metode pemasangan submersible dan ulir opsional
- Output arus 2 saluran non polaritas
- AC, keluaran tegangan DC opsional
- Kabel timah sistem dua kawat non-polaritas
Aplikasi
- Pengukuran level cairan yang sangat korosif
- Pengukuran tingkat cairan berharga
- Media korosi
- Eksperimen kimia
- Bidang bersuhu tinggi
- Kelas menengah yang mudah terbakar
- Situs tahan ledakan
Petunjuk
Pemancar tekanan seri GXPS440/450 adalah inti keramik dengan keandalan tinggi, stabilitas tinggi, dan presisi tinggi untuk komponen sensitif pemancar level.
Banyak digunakan dalam pengukuran tingkat skala kecil, seperti air, minyak, gas alam, gas minyak cair, dan cairan serta gas korosif lainnya.
GXPS440 adalah cangkang SS 316L ditambah bodi inti kapasitor keramik, GXPS450 menggunakan paduan titanium + cangkang PTFE, inti keramik menggunakan merek terkenal internasional, sirkuit konversi pemancar yang dapat diprogram, dan dapat memfasilitasi kalibrasi skala nol dan penuh serta sedikit pergeseran.
Menurut penggunaan situs yang berbeda, kita dapat mengonfigurasi ketahanan aus, tahan minyak, tahan asam dan alkali, kabel konduktivitas udara khusus berkekuatan tinggi.
Mencegah Meledak secara intrinsik aman, isolasi tahan ledakan, tahan ledakan, sertifikasi CE.
Sistem keluaran sirkulasi dua kawat memimpin non-polar; keluaran tegangan tiga kawat untuk AC dan DC
Antarmuka elektronik dan definisi sinyal
| Sinyal keluaran |
| Dua kawat |
4~20mA |
| Tiga kawat |
4~20mA, 0~20mA |
0/1~5V, 0~10V(dc)
|
| Sambungan listrik |
| Kabel |
Sistem dua kawat |
Sistem tiga kawat |
| Merah |
Kekuatan |
kekuatan |
| Biru/hijau |
BATAL |
keluaran |
| Hitam |
keluaran |
Sumber listrik |
| Kuning |
konduktor pelindung |
konduktor pelindung |
Parameter
| Spesifikasi. |
Nilai numerik |
| Kisaran tekanan |
0~0,5……50mH2HAI |
| Tekanan berlebih |
1,5 kali nilai nominal |
| Penahanan sekunder |
3 kali nilai nominal |
| Ketepatan |
±0,25%FS, ±0,5%FS, ±1,0%FS dapat dipilih |
| Stabilitas |
Kisaran tipikal:±0,25%FS, Maks. nilai :±0,5%FS |
| Suhu pengoperasian |
-20°C~80°C (atau -20°C~120°C ) |
| Suhu kompensasi |
-10°C~70°C (kompensasi digital pada semua rentang suhu) |
| Kompatibilitas sedang |
Semua Media Kaustik Kompatibel dengan keramik dan PTFE |
| Kinerja listrik |
2 baris |
3 baris |
| Sinyal keluaran |
4~20mA |
0/1~5V |
0~10V |
0~20mA |
| Catu daya |
Nominal 24VDC 10~30Vdc |
Nominal 24VDC 6~24Vdc |
Nominal 24VDC 11~30Vdc |
Nominal 24VDC 11~30Vdc |
| Resistensi beban |
(U-10)/0,02(Ω) |
>100kΩ |
| Isolasi |
>100M Ω @50V |
| Kekuatan listrik |
500V@60 detik |
| getaran/benturan |
10g/5~2000Hz, sumbu X/Y/Z 20g sinus 11ms |
| Sambungan listrik |
Segel kelas 6, perlindungan IP68 |
| Waktu respons |
10 md |
| Jenis tekanan |
alat pengukur tekanan |
| Sertifikat |
secara intrinsik aman mencegah ledakan, sertifikat bukti ledakan isolasi, CE |
| Kompatibilitas elektromagnetik |
radiasi elektromagnetik: EN50081-1/-2; Sensitivitas elektromagnetik: EN50082-2 |
| Pertahankan petir |
Bukti tekanan konduksi udara 8000V, bukti tekanan konduksi kabel 4000V |
Informasi pemesanan
GX-Tipe-Rentang-Output-Akurasi-Daya--Panjang Kabel-Paket
- Jenis: PS440 = inti keramik piezoresistance, PS450 = inti keramik kapasitansi piezoelektrik, RSV = Dicadangkan
- Jangkauan: 0,5m……50m= batasan atas jangkauan
- Keluaran:: A0=0~20mA,A4=4~20mA, V=0~5Vdc, V1=1~5Vdc. V2=0~10Vdc
- Ketepatan:0,25=±0,25%FS, 0,5=±0,5%FS, 1,0=±1,0%FS
- Kekuatan: DC24=24VDC,AC110=110VAC@60Hz,AC220=220VAC@50Hz
- Panjang kabel: XXm=XX meter 1-150m
- Kemasan:1 buah per paket dengan Bb, Busa
misalnyaGXPS450-2.5mA-0.5-DC24-5m-Busa
PS450 dengan inti keramik kapasitansi piezoelektrik, rentang pengujian 0-2,5mH2O, catu daya 24Vdc keluaran 4-20mA, dengan kabel 5m, dikemas busa.
