Place of Origin:
China
Nama merek:
KACISE
Sertifikasi:
CE
Model Number:
KUFS2000A Series
Dokumen:
Tipe dinding / Rail Mount Ultrasonic Flow Sensor, Remote Control Ultrasonic Flow Detector Komunikasi RS485
Pengantar
Ultrasonic flowmeter is a flowmeter developed based on the principle that the propagation velocity of ultrasonic in flowing medium is equal to the vector sum of the average velocity of the measured medium and the velocity of acoustic wave in stationary mediumHal ini terutama terdiri dari transduser dan transduser.Ultrasonik flowmeter dapat dibagi menjadi metode perbedaan kecepatan propagasi (metode perbedaan waktu langsung, metode perbedaan waktu, metode perbedaan fase dan metode perbedaan frekuensi), metode pergeseran sinar, metode Doppler Metode korelasi silang, metode penyaringan spasial dan metode kebisingan.

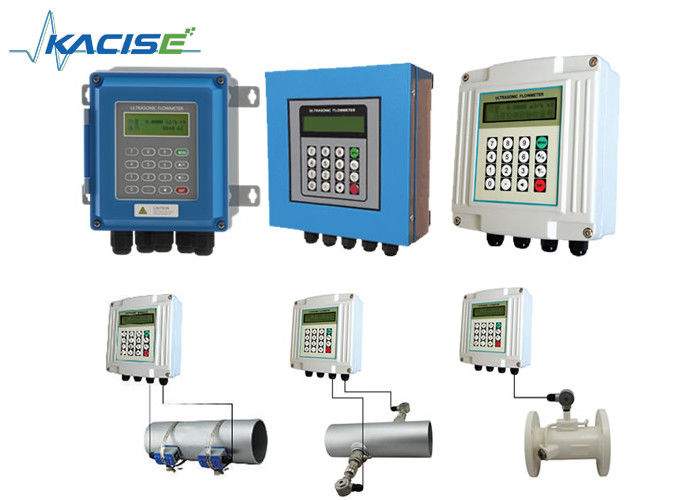

Flowmeter ultrasonik seri KUF2000A digunakan untuk pengukuran medan jangka panjang. Klem pada jenis, jenis sisipan dan jenis pipa inline.Danakut dapat mengukur panas jika menambahkan sensor suhu. kartu SD adalah opsional untuk menyimpan sejumlah besar data.
Tipe pipa inline:Pipa DN15-32mm menggunakan sensor pipa inline bentuk π, DN40 dan di atas menggunakan sensor pipa inline standar.Sensor inline memiliki keunggulan aliran awal yang rendah, akurasi pengukuran yang tinggi dan tidak ada kehilangan tekanan.
Klem pada tipe:SensornyaKlem pada bagian luar pipa dan tidak bersentuhan dengan cairan internal.meter energi saat terhubung ke sensor suhu.Klem seri KUF2000 pada Ultrasonik Flowmetermudah dipasang, tidak perlu memotong pipa dan air, tidak ada kehilangan pers. Ini mendukung pengukuran online jangka panjang.
Jenis sisipan:Hanya dua lubang instalasi yang dibutuhkan pada pipa, pengguna dapat memasang sensor jenis sisipan.Dengan menggunakan alat pengeboran, instalasi aliran tanpa henti dapat direalisasikan.
Parameter
|
Bagian host |
Prinsip |
Kesenjangan waktu ultrasonik |
|
Keakuratan |
± 1% |
|
|
Tampilan |
LCD 2×20 karakter dengan lampu latar |
|
|
Output sinyal |
1 cara 4 ~ 20mA output, resistensi listrik 0 ~ 1K,Keakuratan 0.1% |
|
|
Keluarnya pulsa OCT 1 arah ((Lebar pulsa 6 ~ 1 0 0 ms,default adalah 2 0 0 ms) |
||
|
Output Relay 1 arah |
||
|
Masukan sinyal |
3 cara 4 ~ 20mA masukan, akurasi 0, 1%,sinyal akuisisi seperti suhu, tekanan dan tingkat cairan |
|
|
Sambungkan transduser suhu Pt100, dapat menyelesaikan pengukuran panas / energi |
||
|
Antarmuka data |
Mengisolasi antarmuka serial RS485, meningkatkan perangkat lunak flow meter dengan komputer, mendukung MODBUS, METER-BUS dll. |
|
|
Kabel |
Kabel berpasangan bengkok, umumnya, panjangnya kurang dari 50 meter; Pilih komunikasi RS485, jarak transmisi bisa lebih dari 1000m. |
|
|
Kondisi pipa |
Bahan pipa |
Baja, baja tahan karat, besi cor, tembaga, pipa semen, PVC, aluminium, produk baja kaca, lapisan diizinkan. |
|
Diameter pipa |
15 ~ 6000mm |
|
|
Pipa panjang lurus |
Instalasi transduser harus puas: hulu 10D, hilir 5D, 30D dari pompa. |
|
|
Sedang |
Jenis Cairan |
Air, air laut, air limbah, minyak, bahan kimia (alkohol, asam, dll.), limbah tanaman dan cairan lainnya |
|
Suhu |
-30 ~ 160 °C |
|
|
Kebusukan |
10:00 malam tidak begitu banyak boneka |
|
|
Kecepatan aliran |
0~±10m/s |
|
|
Lingkungan |
Suhu |
Tuan rumah: -20~60°C;Sensor:-30 ~ 160 °C |
|
Kelembaban |
Host: 85%RH; Sensor aliran: IP68, kurang dari 2m di bawah air |
|
|
Sumber daya listrik |
DC8 ~ 36V atau AC85 ~ 265V ((opsional) |
|
|
Konsumsi |
1.5W |
|

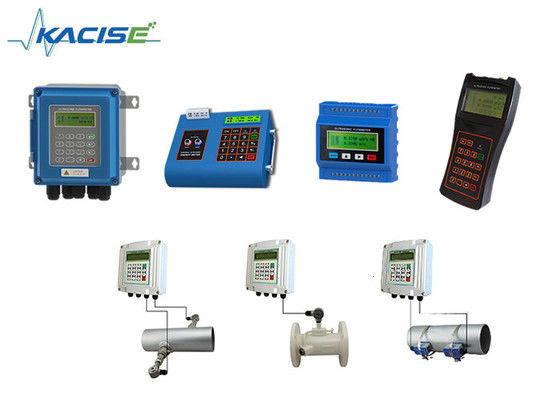

Host Opsional

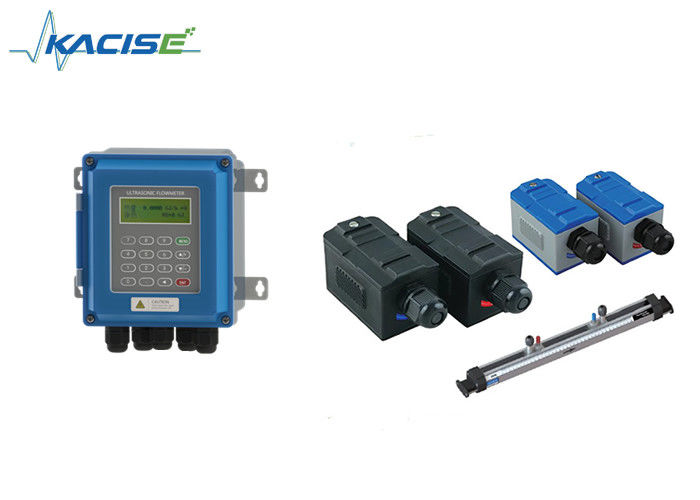

Pemilihan Sensor
Sensor suhu opsional
Informasi Pemesanan
Kirim pertanyaan Anda langsung ke kami
